Esercizio 5: Esportazione dei layer della Carta in formato SDF - Assegnazione delle proprietà della Carta alle proprietà delle classi di entità geografiche

La scheda Classe di entità geografiche consente di assegnare le proprietà delle Carte AutoCAD anche alle proprietà delle classi di entità geografiche SDF. Se è stato utilizzato il colore, lo spessore di linea o il tipo di linea per rappresentare le caratteristiche degli oggetti all'interno di un layer, è possibile assegnare tali proprietà alle caratteristiche che rappresentano. In questa Carta viene assegnato un colore ad una dimensione di linea d'acqua. È possibile assegnare il colore di ogni linea d'acqua ad una proprietà di entità geografica distinta.

Nota:

In questo esercizio viene utilizzato il file cartografico DWGMap.dwg aperto e modificato in Esercizio 1: Esame dei layer di Carte originali.

Come assegnare le proprietà della Carta alle proprietà delle classi di entità geografiche

  1. Nella scheda Classe di entità geografiche della finestra di dialogo Esporta, fare clic nella cella Classe di entità geografiche per Waterlines.
  2. Fare clic sul pulsante visualizzato nella cella.
  3. Nella finestra di dialogo Assegnazione proprietà classe di entità geografiche - Waterlines, fare clic su Seleziona attributi.
  4. Espandere la voce Proprietà all'inizio dell'elenco.
  5. Selezionare COLORE e fare clic su OK.
  6. Nella finestra di dialogo Assegnazione proprietà classe di entità geografiche - Waterlines, nella cella Proprietà classe di entità geografiche relativa a COLORE, sostituire il valore corrente con Dimensione.

    Nel file SDF esportato, gli oggetti linea d'acqua con una proprietà COLORE presentano invece una proprietà Dimensione.

  7. Fare clic nella cella .COLOR per visualizzare il pulsante .
  8. Fare clic sul pulsante .
  9. Nella finestra di dialogo Nuovo tipo di dati per proprietà, modificare il Tipo di dati in Stringa e fare clic su OK.

    La nuova proprietà Dimensione include un valore costituito da una stringa di testo.

  10. Nella finestra di dialogo Assegnazione valore proprietà, selezionare le caselle relative ai colori rosso, verde e blu (a sinistra della finestra di dialogo).

    Specificare il significato di ogni colore. La stringa di testo digitata viene utilizzata come valore per la proprietà Dimensione di ciascuna linea d'acqua. Le linee rosse diventano linee d'acqua di grandi dimensioni nel file SDF.

  11. Classificare le dimensioni delle linee d'acqua come Piccolo, Medio e Grande. Utilizzare questa tabella come linea guida:
    Colore Dimensione
    Rosso Grande
    Verde Medio
    Blu Piccolo

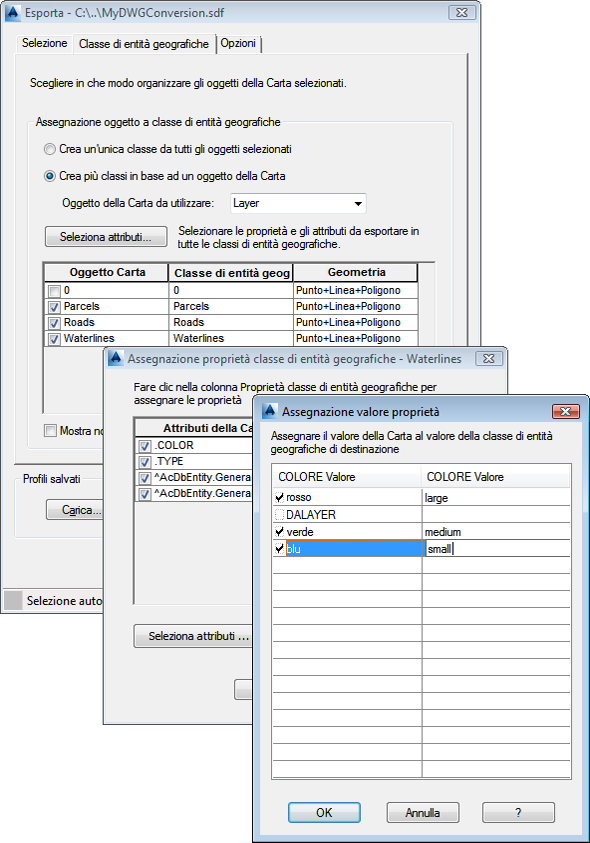

    Assegnare i valori della proprietà .COLOR alle proprietà delle classi di entità geografiche.

  12. Fare clic due volte su OK per tornare alla finestra di dialogo Esporta.
  13. Lasciare aperta la finestra di dialogo Esporta per l'esercizio successivo.

Per procedere con questa esercitazione, passare all'Esercizio 6: Esportazione dei layer di Carte in formato SDF - Impostazione delle opzioni di esportazione.
