Esercizio 1: Inserimento di un oggetto legenda

Inserire una legenda nella posizione desiderata nella Carta geotopografica.

Esercitazione video

Fare clic sul pulsante freccia nell'immagine per visualizzare la procedura di creazione di una legenda. I passaggi di questa procedura sono elencati sotto il video.

Nota:

Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.

Come inserire una legenda nella Carta geotopografica

1. Aprire la Carta geotopografica completata nella lezione precedente, se non è già aperta.
   • Fare clic su ApriCarta.
   • Individuare il file build_map1.dwg.
   • Selezionarlo e fare clic su Apri.
2. Nel riquadro Attività , passare a Gestione visualizzazioni .
3. Fare clic con il pulsante destro del mouse sul layer Parcels e scegliere Zoom estensioni.
4. Espandere il layer Parcels per visualizzare tutte le voci relative al tema.
5. Fare clic su StrumentiCrea legenda.

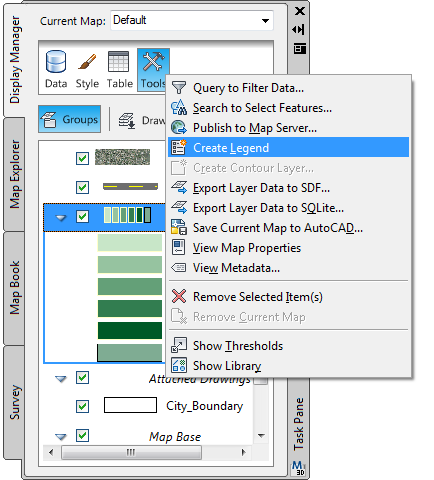

   Utilizzare il menu Strumenti in Gestione visualizzazioni per creare una legenda.

6. Nella Carta geotopografica, cercare un'area vuota per la legenda.
7. Fare clic sul punto in cui si desidera visualizzare la legenda.

   Tutti i layer elencati in Gestione visualizzazioni vengono automaticamente visualizzati nella legenda, con il relativo colore identificativo. Gli elementi vengono elencati nell'ordine in cui sono visualizzati in Gestione visualizzazioni.

8. Eseguire lo zoom in avvicinamento per visualizzare i dettagli della legenda. Fare clic su VistaNavigazioneZoom finestra.

   Disegnare una finestra intorno alla legenda per esaminarla.

9. Salvare la Carta geotopografica.

Per procedere con questa esercitazione, passare all'Esercizio 2: Modifica dell'ordine degli elementi nella legenda.
