Unione di entità geospaziali e oggetti della Carta

Il software AutoCAD Map 3D consente di integrare i dati CAD (Computer-Aided Design) con i dati GIS (Geographic Information System). In seguito all'utilizzo, i dati possono essere mantenuti in un file DWG™, convertiti in un file esterno o spostati in un database Spatial.

Dati DWG

Le Carte vengono salvate in formato DWG. È possibile aprire un disegno AutoCAD direttamente o associare le Carte e recuperare tramite query solo gli oggetti desiderati.

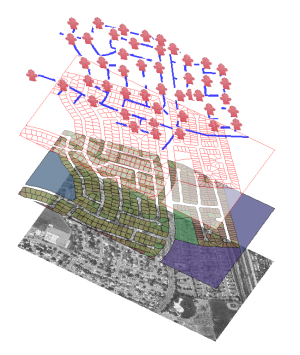

Unire i dati delle entità geografiche provenienti da un database Spatial a oggetti dei disegni CAD, geometria non elaborata contenuta in un foglio di calcolo o immagini raster.
Le entità geografiche e gli oggetti vengono automaticamente trasformati nel Sistema di Coordinate utilizzato nella Carta.

Dati spaziali

Connettersi ai dati da includere.

Accedere direttamente e modificare i dati spaziali nei file e nei database.
Senza conversioni dei dati viene garantita l'integrità dei dati.
Connettersi ai servizi Web pubblicamente disponibili come WMS (Web Map Services) e WFS (Web Feature Services).

Immagini raster

Accedere a foto aeree, Carte di curve di livello e superfici DEM.

Le immagini con riferimenti geografici vengono visualizzate nella posizione corretta.
Le immagini raster della superficie vengono ricoperte dalle elevazioni.

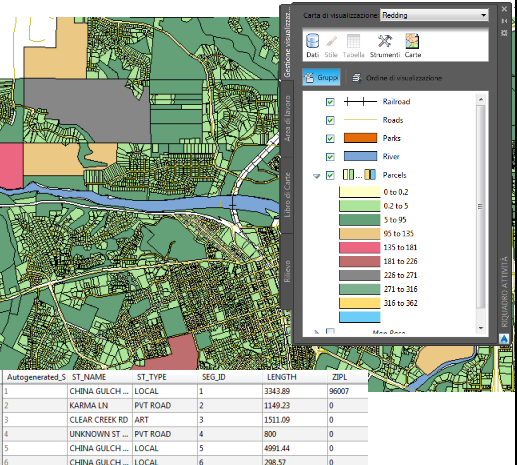

Connettersi ai dati dal riquadro Attività.

Selezionare la fonte dati.
Selezionare le classi di entità geografiche da aggiungere alla Carta.
Ogni classe di entità geografiche aggiunta diventa un layer di Gestione visualizzazioni.

I layer presenti in Gestione visualizzazioni rappresentano le fonti dati a cui è connessa la Carta. La Tabella dati consente di modificare le informazioni dei singoli elementi di un layer.

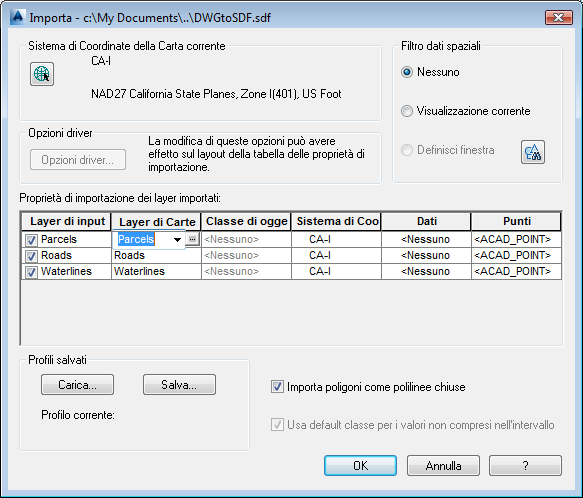

Importazione dei dati

È possibile importare i dati, anziché connettersi ad essi. L'importazione interrompe la connessione alla fonte dati e aggiunge un'istantanea dei dati alla Carta. Se successivamente si modificano i dati, le modifiche apportate vengono visualizzate nella Carta solo dopo la reimportazione dei dati. Non è possibile aggiornare i dati importati nella relativa fonte. In modo analogo, quando si esportano i dati, vengono effettivamente esportati solo quelli correnti. La connessione ai dati dinamici non viene mantenuta.

Quando se ne esegue l'importazione, i dati possono essere strutturati nella Carta. È possibile assegnare dati a layer o classi di oggetti, aggiungere dati degli attributi a tabelle di dati oggetto, nonché assegnare un Sistema di Coordinate. È possibile specificare l'importazione dei punti come punti, testo o blocchi.

È possibile leggere, scrivere e convertire i dati da un formato standard all'altro.

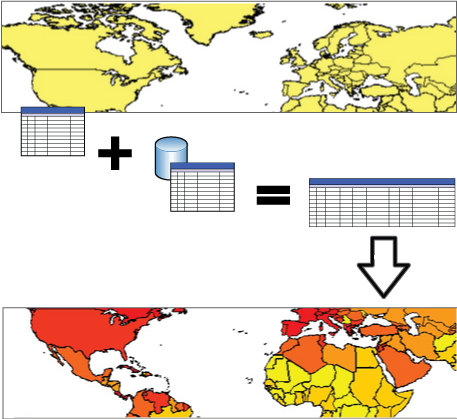

Integrazione delle informazioni dei database

Per eseguire il join di oggetti CAD ai database di uso più comune è possibile utilizzare i modelli di collegamento. I join consentono di unire dati geospaziali a database e archivi dati ODBC.

Quando si esegue il join di un database ad un layer di entità geografiche, per il layer diventano disponibili entrambi gli archivi dati per l'applicazione di temi e per altri scopi.

Aggiunta di dati di rilievo

È possibile importare i punti esportati da Autodesk Civil 3D (LandXML) o i dati ASCII da un dispositivo GPS.

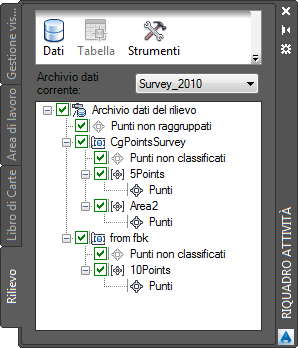

Uso della scheda Rilievo per l'importazione e l'organizzazione dei dati di rilievo

Aggiunta dei dati della nuvola di punti

Importare i dati della nuvola di punti dai file LiDAR Aerial Survey (.LAS) o ASCII (.XYZ).

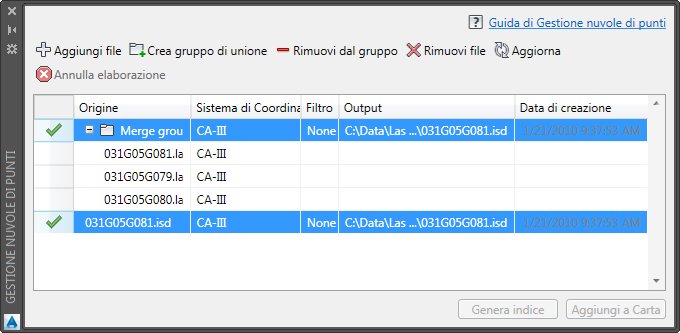

Uso di Gestione nuvole di punti per l'importazione dei dati della nuvola di punti
