Per convalidare una topologia di rete, è necessario verificare la presenza di errori nei dati delle tabelle di supporto delle topologie. Gli errori relativi alle topologie includono le intersezioni interne ai poligoni o i centroidi senza poligoni.
Come verificare una topologia dell'area
- In Esplora modelli di settore, fare clic su
Esplora modelli di settore. - In Esplora modelli di settore, espandere l'elemento Topologie.
- Fare clic con il pulsante destro del mouse su una topologia dell'area, quindi su Controllo topologia.
Nella finestra risultante, ogni tipo di errore della topologia viene archiviato nel proprio nodo.
- Espandere i nodi e gli elementi per visualizzare ulteriori dettagli.
Per impostazione predefinita, a livello di entità geografica vengono visualizzati l'IDE e il nome della classe di entità geografiche. Fare doppio clic su un elemento per visualizzare le informazioni sull'entità geografica, relativamente a questo messaggio di errore.
Nota:È necessario abilitare il comando doppio clic nelle opzioni dell'applicazione. Vedere Impostazione delle opzioni applicazione.
Potrebbero essere visualizzati i tipi di errore che seguono:
- Il centroide è privo di superficie: un'entità geografica centroide non si trova all'interno di una superficie. Questo tipo di situazione potrebbe essere dovuto all'errore "La linea non è nella sequenza chiusa".
- La linea non è nella sequenza chiusa: i segmenti di una topologia dell'area devono creare un poligono chiuso. Se la linea non appartiene a un poligono valido, essa viene indicata in questo punto. Questo tipo di situazione potrebbe essere dovuto all'errore "Le linee si intersecano o si toccano" o "La linea interseca o tocca se stessa".
- Le linee si intersecano o si toccano: il segmento interseca o tocca un'altra linea.
- La linea interseca o tocca se stessa: le linee si intersecano o si toccano tra loro.
- Il centroide ha una geometria nulla: il centroide è privo di geometria (senza coordinate).
- La linea ha una geometria nulla: il segmento è privo di geometria (senza coordinate).
- Errori di superficie: poligoni non validi sono stati salvati nella tabella di sistema _TSER. La causa di questo errore potrebbe essere una delle seguenti:
- La linea ha più di {0} vertici: il segmento contiene troppi vertici.
- La linea ha sezioni duplicate: una sezione del segmento è stata digitalizzata due volte (prevalentemente avanti - indietro - avanti).
- La linea ha punti adiacenti: il segmento presenta due o più punti adiacenti che si trovano a una distanza reciproca inferiore alla tolleranza.
- Due o più anelli si toccano: un anello esterno e uno interno oppure due anelli interni si toccano.
- Coordinate esterne alle estensioni spaziali : le coordinate sono esterne alle coordinate spaziali.
- La superficie ha più centroidi: la superficie ha più di un centroide. Espandere gli elementi della superficie per visualizzare i centroidi.
- Effettuare una delle operazioni seguenti:
- Selezionare un errore e fare clic su
. Tutte le entità geografiche presenti sotto l'elemento selezionato vengono evidenziate. Per rimuovere l'evidenziazione, fare clic su
.
Eseguire lo zoom fino all'entità geografica nella carta. È inoltre possibile fare clic su Zoom con clic per eseguire automaticamente lo zoom sull'entità geografica facendo clic su di essa.
Aprire il modulo di classe di entità geografiche per visualizzare le informazioni sull'entità.
Eliminare l'entità geografica selezionata dal database.
Creare i centroidi mancanti relativi al poligono selezionato. Questo strumento non è disponibile se nei poligoni non mancano centroidi.
Individuare le linee di intersezione che non sono state rilevate dal controllo topologia standard. Si tratta di uno strumento che è possibile utilizzare in casi rari nei quali le linee di intersezione non provocano la perdita di validità dei poligoni. L'esecuzione potrebbe richiedere molto tempo.

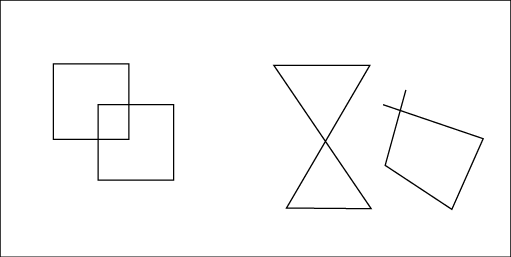

I poligoni mostrati nella parte sinistra possono essere rilevati solo mediante il comando Trova linee di intersezione. I poligoni visualizzati a destra possono essere rilevati effettuando il controllo standard della topologia.
- Selezionare un errore e fare clic su
- Al termine della riparazione degli errori topologici, fare clic su
per accertarsi che non rimangano errori.
