Durante la creazione delle classi di entità geografiche, Amministrazione modello di dati consente di impostare delle proprietà specifiche per controllare il funzionamento spaziale durante le selezioni spaziali.
È possibile definire delle selezioni geografiche con query di topologia oppure operatori spaziali. Ad esempio, quando si utilizza la finestra di dialogo Generazione grafica avanzata nell'area di lavoro Manutenzione di Infrastructure Map Server, utilizzare il pulsante Impostazioni avanzate.
L'operatore SDO_RELATE esegue le operazioni filtro principali e secondarie, mentre il parametro maschera specifica la relazione topologica desiderata.

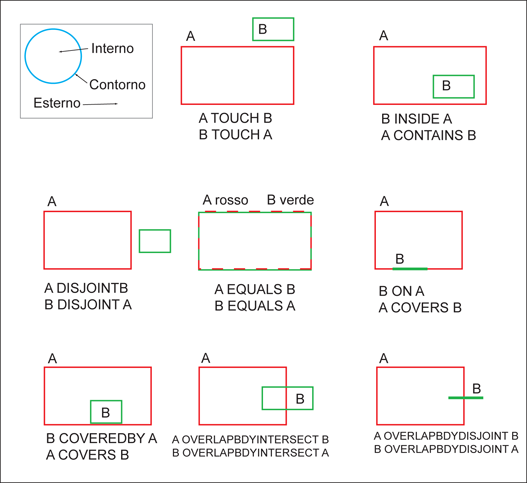

Esempi: operatore spaziale SDO_RELATE
Relazioni topologiche:
- SDO_RELATE: operatore spaziale per la valutazione di relazioni topologiche.
- Ciascun oggetto spaziale presenta una parte interna, una esterna e un contorno.
- Il contorno separa parte interna ed esterna.
Operatore SDO_RELATE di Oracle Spatial: modelli di intersezione
Nomi delle relazioni topologiche:
Di seguito sono riportati i modelli di intersezione spaziale:
|
Nome |
Relazione topologica |
|
DISGIUNTO |
I contorni e gli interni non si intersecano. |
|
TOCCA |
L'intersezione interessa i contorni, ma non gli interni. |
|
SOVRAPPONE PER DISGIUNZIONE |
L'interno di un oggetto interseca il contorno e l'interno di un altro oggetto, ma i due contorni non si intersecano. Esempio: quando una linea inizia all'esterno di un poligono e termina all'interno di quest'ultimo. |
|
SOVRAPPONE PER INTERSEZIONE |
I contorni e gli interni dei due oggetti si intersecano. |
|
UGUALE A |
I due oggetti presentano lo stesso contorno e lo stesso interno. |
|
CONTIENE |
L'interno e il contorno di un oggetto sono completamente contenuti nell'interno dell'altro oggetto. |
|
COPRE |
L'interno di un oggetto è completamente contenuto nell'interno dell'altro oggetto e i loro contorni si intersecano. |
|
DENTRO |
L'opposto di CONTIENE. A DENTRO B implica che B CONTIENE A: il contorno e l'interno di un oggetto sono completamente contenuti nell'altro oggetto. |
|
COPERTO DA |
L'opposto di COPRE. A COPERTO DA B implica che B COPRE A: le demarcazioni dei due oggetti che si sovrappongono parzialmente, mentre l'interno dell'altro oggetto è completamente contenuto nel primo. |
|
COINCIDE |
L'interno e il contorno di un oggetto si trovano sul contorno dell'altro oggetto (che copre il primo). Esempio: quando una linea si trova sul contorno di un poligono. |
|
QUALSIASI INTERAZIONE |
Gli oggetti non sono disgiunti, il che significa che sono possibili tutte le interazioni. |
Per ulteriori informazioni, vedere Oracle Spatial User's Guide and Reference (Manuale dell'utente e Guida di riferimento di Oracle Spatial).
