Registrare uno o più segmenti di linea utilizzando una polilinea.
Utilizzare per: lunghezze o perimetri e casi in cui la geometria da misurare non ha una forma standard.
- Nella cartella di lavoro di Quantification, selezionare l'elemento che si desidera associare alla polilinea
- Nella barra degli strumenti di valutazione 2D, fare clic su Polilinea

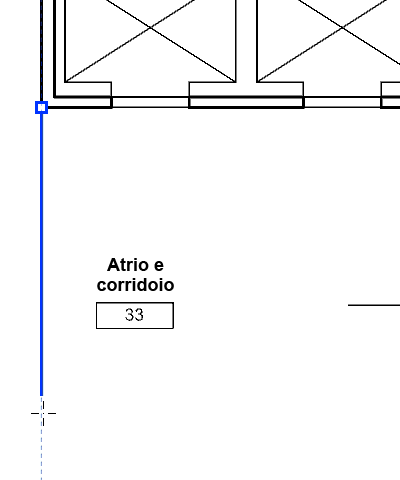

. - Fare clic sul foglio per posizionare un punto iniziale. Si noti che quando si sposta il cursore sulla geometria esistente, il puntatore assume la forma di snap (vertice verde). Nota: Per disegnare una linea che sia perfettamente orizzontale o verticale, premere e tenere premuto il tasto MAIUSC durante il disegno.
- Scegliere ora una delle seguenti opzioni:
- Per una singola linea, fare clic sul foglio in corrispondenza del punto finale, quindi fare clic con il pulsante destro del mouse sul vertice finale.
- Per segmenti di linea multipli, continuare a spostare il cursore e a fare clic fino a creare il numero necessario di segmenti di linea. Fare clic con il pulsante destro del mouse sull'ultimo vertice per terminare.
- Per un poligono, fare clic sul foglio per specificare un punto iniziale. Continuare a spostare il cursore e fare clic fino a creare il numero necessario di segmenti di linea. Per il segmento di linea finale, fare clic con il pulsante destro del mouse sul primo vertice della forma. Nota: Utilizzare gli snap per posizionare l'ultimo vertice sul primo vertice, creando quindi un poligono chiuso.
