È possibile individuare e riconciliare gli elementi che risultano privi di collegamenti quando i collegamenti ai relativi elementi host si interrompono.
Gli elementi e le etichette possono diventare privi di collegamenti quando:
- Quando nel progetto host è stato aggiunto un elemento precedentemente ospitato da un elemento del modello collegato e l'elemento collegato è stato successivamente spostato o eliminato.
- Quando in una vista host è stata aggiunta un'etichetta ad un elemento del modello collegato e l'elemento collegato è stato successivamente eliminato dal modello collegato.
Nota: È possibile che i collegamenti delle etichette vadano persi in seguito ad alcune operazioni, quali la creazione di copie speculari oppure operazioni di copia e incolla. Poiché queste operazioni eliminano l'elemento originale e ne creano una copia con un ID diverso, è possibile che l'etichetta risultante risulti priva di collegamenti.
È possibile esaminare tali elementi ed etichette privi di collegamenti e selezionare nuovi host oppure eliminarli dal progetto host.
Come esaminare gli elementi privi di collegamenti
- Fare clic sulla scheda Collabora
gruppo Coordina
(Riconcilia host). - (Facoltativo) Per individuare gli elementi privi di collegamenti, effettuare una delle seguenti operazioni:
Modificare le impostazioni grafiche
- Nel browser Riconcilia host, fare clic su Grafica.
- Nella finestra di dialogo Grafica, selezionare Applica impostazioni ad elementi nell'elenco.
- Specificare i valori relativi a Spessore, Colore e Modello.
Nel progetto vengono visualizzati gli elementi privi di collegamenti utilizzando le impostazioni specificate.
Visualizzare un elemento privo di collegamento
- Nel browser Riconcilia host, selezionare l'elemento privo di collegamenti che si desidera individuare.
- Fare clic su Mostra.
In Revit, l'elemento viene visualizzato e, se necessario, viene aperta un'altra vista ed eseguito lo zoom.
- Per eliminare un elemento privo di collegamenti non più necessario, selezionare l'elemento nel browser Riconcilia host, quindi fare clic con il pulsante destro del mouse e scegliere Elimina.
- Per modificare l'host di un elemento privo di collegamenti, selezionare l'elemento nel browser Riconcilia host, quindi fare clic con il pulsante destro del mouse e scegliere Seleziona host. Nell'area di disegno, selezionare infine il nuovo host.

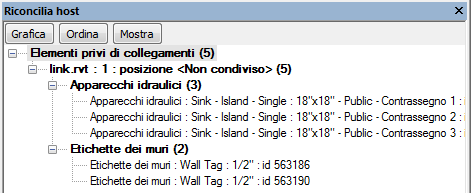

Viene visualizzato il browser Riconcilia host. Per default, questo componente è ancorato sul lato destro della finestra. È possibile spostarlo trascinando la relativa barra del titolo nella posizione desiderata. Per ulteriori informazioni sulla modifica delle dimensioni e della posizione del browser Riconcilia host, vedere Finestre ancorabili.
