È possibile aggiungere quote a singoli componenti della legenda, per renderli più descrittivi.
Lo strumento Quota consente di aggiungere quote a singoli componenti di legenda.
È possibile quotare la maggior parte delle linee di un componente di legenda, ma non i componenti host, quali muri, controsoffitti e pavimenti, e nemmeno i componenti delle famiglie di sistema presenti nelle legende.

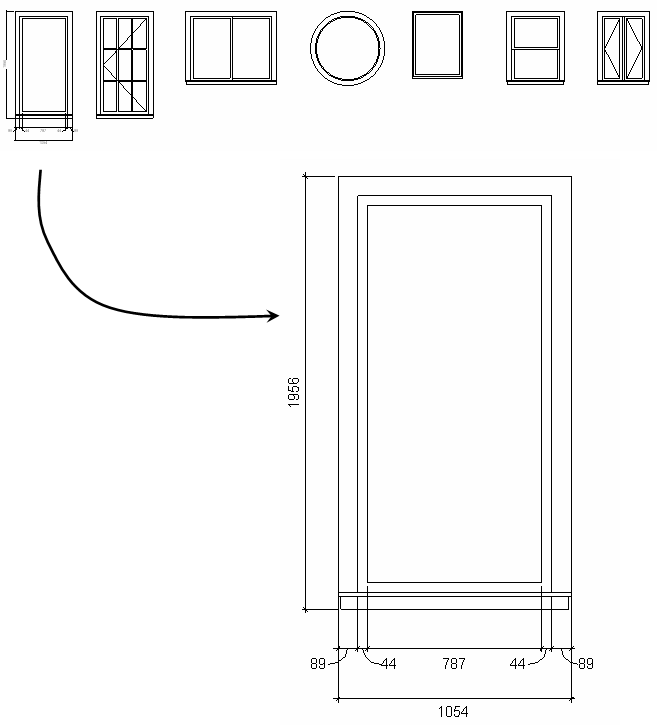

Legenda di finestre con la prima finestra quotata
Esempi di legenda
Di seguito vengono elencate alcune legende tipiche:
- Legenda di annotazioni. Consente di visualizzare le annotazioni delle tavole quali estremità di sezione, contrassegni di livello, contrassegni di quota altimetrica punto, simboli di prospetto, simboli di note chiave, etichette di revisione, etichette di elementi e altri simboli che non indicano oggetti del modello. Ad ogni simbolo è associato un testo descrittivo. Tutti i simboli vengono visualizzati nella dimensione reale di stampa.
- Legenda dei simboli del modello. Consente di visualizzare le rappresentazioni simboliche degli oggetti del modello con testo descrittivo.
Alcuni elementi tipici sono gli apparecchi elettrici, idraulici e meccanici e gli oggetti di planimetria.
- Legenda degli stili di linea. Consente di visualizzare una linea in uno stile di linea selezionato, nonché il testo che identifica ciò che è rappresentato da tale stile di linea nei disegni.
Sono esempi le linee che indicano resistenza al fuoco, confini catastali, cablaggi elettrici, componenti idraulici e servizi pubblici, nonché le linee d'asse e le linee di riduzione.
- Legenda dei materiali. Consente di visualizzare un campione di un motivo di sezione o superficie, nonché il testo che identifica il materiale associato al motivo.
- Fasi. Consente di visualizzare la sezione di un muro disegnata con una sostituzione grafica o con il testo di identificazione selezionato.
Le legende possono essere aggiunte a più tavole. Qualsiasi elemento che può essere inserito nelle viste di disegno, come linee di dettaglio, testo, quote e campiture, può essere inserito in una legenda.
Le viste di legenda sono univoche per ciascun progetto e non possono pertanto essere trasferite da un progetto all'altro.
Le viste di legenda sono utilizzabili come tavolozze grafiche. In altri termini, è possibile selezionare un componente in una vista di legenda e utilizzare gli strumenti Crea simile o Copia proprietà per posizionare il componente in un'altra vista.
