Informazioni sui controlli di inversione

Fare clic su un controllo di inversione per cambiare l'orientamento di un elemento.

I controlli di inversione possono essere inclusi in famiglie di sistema, quali muri e porte. Inoltre possono essere aggiunti alle famiglie caricabili nell'Editor di famiglie. Quando la famiglia viene inserita in un progetto, la freccia di inversione consente di modificare l'orientamento verticale o orizzontale di un'istanza della famiglia. È possibile aggiungere una freccia di inversione verticale singola o doppia oppure orizzontale singola o doppia. Vedere Creazione di famiglie caricabili.

In un progetto, fare clic su un controllo di inversione (doppia freccia) per cambiare l'orientamento di un elemento. Ad esempio, quando si inverte un muro composto, si inverte l'ordine degli strati che lo compongono. Le porte con oscillazione hanno 2 controlli di inversione: Inverti (per determinare se la porta si apre sull'interno o sull'esterno) e Inverti in senso orizzontale (per determinare se la porta si apre a destra o a sinistra).
Nota:
Suggerimento: È anche possibile invertire un elemento selezionato premendo la BARRA SPAZIATRICE.

Esempio

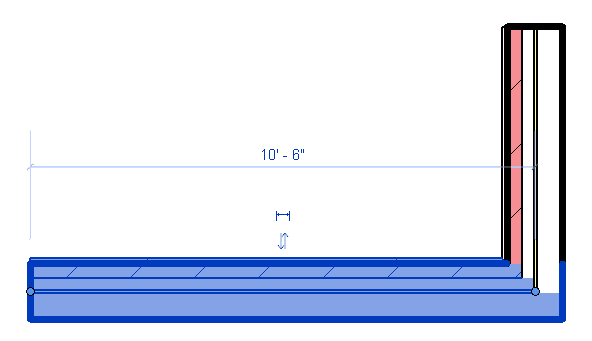

Controllo di inversione per un muro composto

Revit Structure

Esempio
