Numeri di pedata e alzata delle scale

È possibile visualizzare i numeri di pedata e alzata delle rampe di scale basate su componente in una vista di pianta, di prospetto o di sezione.

Come aggiungere i numeri di pedata o alzata

Come con qualsiasi annotazione, i numeri sono visibili solo nella vista in cui sono stati posizionati.
Nota: Non è possibile aggiungere le annotazioni pedata/alzata ad una scala creata tramite disegno.
1. Fare clic sulla scheda Annotagruppo Etichetta (Numero pedata).
2. Nella tavolozza Proprietà, modificare le proprietà di istanza. I valori di queste proprietà verranno salvati e utilizzati come valori di default per i numeri di pedata/alzata aggiunti al modello. In tal modo sarà possibile impostare tali preferenze una sola volta.

   Le opzioni consentono di aggiungere annotazioni a pedate o alzate, scegliere l'orientamento dell'etichetta e modificare la dimensione del testo del numero.

   Nota: Se l'utente non dispone di Autodesk Maintenance Subscription e Desktop Subscription, non potrà impostare le proprietà prima di posizionare l'annotazione. Attenersi alla procedura descritta di seguito per modificare l'annotazione di pedata/alzata dopo il posizionamento.
3. In una vista di pianta, posizionare il cursore in modo da evidenziare il riferimento (punto sulla rampa) nel quale si desidera inserire i numeri:
   • Sinistra
   • Quarto sinistro
   • Centro
   • Quarto destro
   • Destra
4. Fare clic per posizionare i numeri di pedata/alzata. Per default, le alzate sono numerate.
   Nota: In una vista di sezione o di prospetto, è possibile utilizzare solo il percorso scala come riferimento per il posizionamento dei numeri di pedata/alzata.
5. Ripetere il passaggio precedente per aggiungere numeri di pedata/alzata a tutte le rampe della scala, se lo si desidera. I numeri di pedata/alzata sono sequenziali per tutte le rampe della scala.
6. Nel gruppo Selezione, fare clic su (Modifica) per terminare il comando.

Come modificare l'annotazione di pedata/alzata dopo il posizionamento

1. Selezionare l'annotazione pedata/alzata (utilizzare TAB per evidenziarla se necessario).
2. Nella barra delle opzioni, modificare il valore per Numero iniziale, se necessario.

   La sequenza numerica relativa a pedate/alzate verrà modificata automaticamente in base al nuovo valore, e tutte le annotazioni pedata/alzata presenti nella scala verranno aggiornate.

3. Nella tavolozza Proprietà, modificare le proprietà di istanza.

   Quando si modificano le proprietà dopo il posizionamento dell'annotazione, tenere presente che è possibile modificare anche il riferimento utilizzato per il posizionamento dell'annotazione.

4. Per eliminare l'annotazione pedata/alzata selezionata, premere CANC.

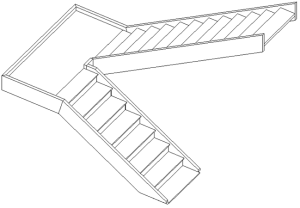

Rampe che iniziano e terminano con un'alzata

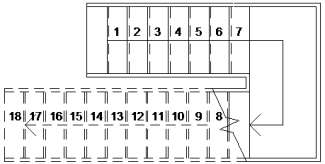

• Le alzate sono numerate nel modo seguente:

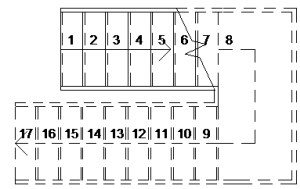

• Le pedate sono numerate nel modo seguente:

Nota: Si noti che quando vengono numerate le pedate di una rampa che termina con un'alzata, il numero dell'ultima pedata corrisponde al pianerottolo (numero 8 nella figura precedente).

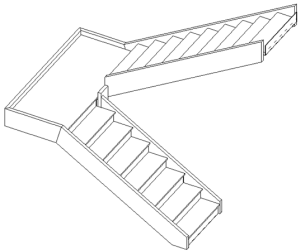

Rampe che iniziano e terminano con una pedata

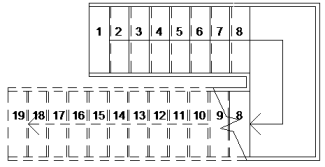

• Le alzate sono numerate nel modo seguente:

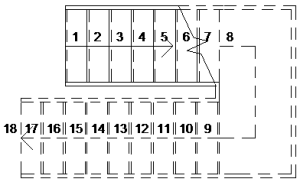

• Le pedate sono numerate nel modo seguente:
