Controllo della visibilità delle istanze di massa

È possibile determinare se in una vista vengono visualizzate le masse mediante le impostazioni della vista o le impostazioni della finestra di dialogo Visibilità/Grafica. È inoltre possibile determinare se in una vista vengono visualizzati i pavimenti di massa, le superfici massa e le zone massa.

Per controllare la visibilità delle masse nelle viste, utilizzare uno dei seguenti metodi:

Impostare la visibilità della categoria massa per una vista

Fare clic sulla scheda Vistagruppo Grafica (Visibilità/Grafica). Nella scheda Categorie modello, selezionare la categoria Massa.

L'impostazione specifica della vista determina se la massa verrà visualizzata in stampa e se sarà visibile quando il pulsante Mostra massa non è selezionato. Se nella finestra di dialogo Sostituzioni visibilità/grafica è selezionata l'opzione Massa, le sottocategorie Forma e Pavimento di massa possono essere controllate indipendentemente.

Mostra massa in base a impostazioni vista

Questa opzione visualizza le masse in base all'impostazione di visibilità della categoria Massa nella finestra di dialogo Visibilità/Grafica. Se la categoria Massa è visibile, è possibile controllare la visibilità delle singole sottocategorie massa, quali muri e pavimenti di massa e linee dei riempimenti motivo. Queste impostazioni specifiche della vista determinano anche se le masse vengono stampate o meno.

Fare clic sulla scheda Volumetrie e planimetriagruppo Massa concettuale (Mostra massa in base a impostazioni vista).

Nota: L'opzione non è disponibile per Revit Structure.

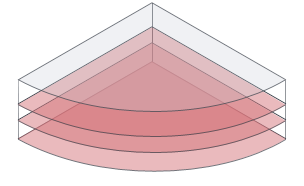

Mostra forma e pavimenti massa

Questa opzione consente di visualizzare tutte le istanze di massa e i pavimenti di massa in tutte le viste, anche se la visibilità della categoria massa è disattivata nella vista.

Fare clic sulla scheda Volumetrie e planimetriagruppo Massa concettuale (Mostra forma e pavimenti massa).

Nota: L'opzione non è disponibile per Revit Structure.

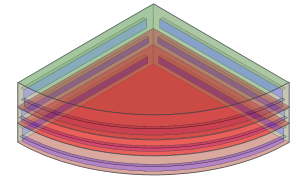

Mostra tipi di superficie massa

Quando si esegue un'analisi energetica utilizzare questa opzione per visualizzare le superfici di massa, in modo da poterle selezionare individualmente e da modificarne l'aspetto grafico o le impostazioni energetiche.

Per attivare questa opzione, fare clic sulla scheda AnalizzaImpostazioni energetiche, quindi selezionare Crea modello energetico.

Fare clic sulla scheda Volumetrie e planimetriagruppo Massa concettuale (Mostra tipi di superficie massa).

Nota: L'opzione non è disponibile per Revit Structure.

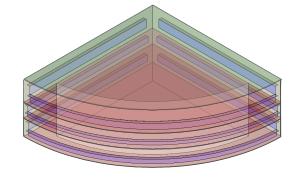

Mostra zone e ombre massa

Quando si esegue un'analisi energetica utilizzare questa opzione per visualizzare le zone e le ombre di massa, in modo da poter selezionare le singole zone e modificarne le impostazioni.

Per attivare questa opzione, fare clic sulla scheda AnalizzaImpostazioni energetiche, quindi selezionare Crea modello energetico.

Fare clic sulla scheda Volumetrie e planimetriagruppo Massa concettuale (Mostra zone e ombre massa).

Nota: L'opzione non è disponibile per Revit Structure.

Mostra massa

Fare clic sulla scheda Volumetrie e planimetriagruppo Massa concettuale (Mostra massa).

Se si fa clic su Mostra massa, tutte le istanze di massa (compresi la massa e i relativi pavimenti di massa) sono visibili in tutte le viste, anche se la visibilità della categoria massa è disattivata nella vista.

Nota: Questa opzione è valida esclusivamente per Revit Structure.
