Specificazione di offset tra la linea di livello e il relativo simbolo circolare

A volte quando si disegna una linea di livello potrebbe essere necessario eseguire un offset del simbolo circolare dal resto della linea.

  1. Disegnare una linea di livello o selezionarne una esistente.

    All'estremità della linea, in prossimità del simbolo circolare, sono presenti controlli di trascinamento.

    Linea di livello selezionata con controlli di trascinamento

  2. Per ridimensionare la linea di livello, selezionare e trascinare il controllo di trascinamento situato all'estremità della linea in prossimità del simbolo circolare.
  3. Fare clic sul controllo Aggiungi gomito (), quindi trascinarlo nella posizione desiderata per allontanare il simbolo circolare dalla linea di livello.

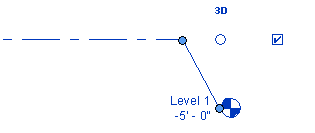

    Simbolo circolare allontanato dalla linea di livello

    Lo spostamento del simbolo circolare lontano dalla linea viene visualizzato solo nella vista in cui viene eseguito e non nelle altre viste. I segmenti creati dal trascinamento del simbolo circolare presentano uno stile di linea continuo. Questo stile non può essere modificato.

Quando si trascina un controllo, il cursore esegue lo snap ai punti, come con le linee di livello adiacenti. Il cursore esegue lo snap anche quando i segmenti formano una linea retta.
