Modifica del punto di calcolo dei locali

Affinché una famiglia esegua il rilevamento automatico dei locali e ne regoli l'orientamento, è necessario attivare e spostare il punto di calcolo dei locali.

  1. Selezionare l'istanza della famiglia nell'area di disegno.
  2. Fare clic sulla scheda Modifica | <Elemento>gruppo Modalità Modifica famiglia.
  3. Nell'Editor di famiglie, aprire una vista di pianta del pavimento della famiglia.

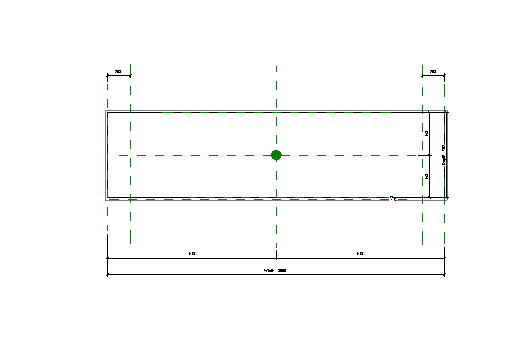

  4. Nella tavolozza Proprietà, selezionare il parametro Punto di calcolo locali nella sezione Altro. Il punto è ora visibile nell'area di disegno come un punto verde.

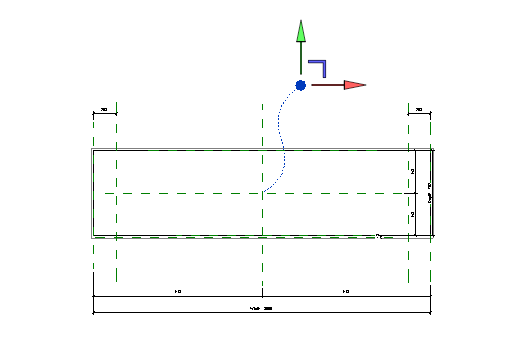

  5. Selezionare il Punto di calcolo locali e spostarlo in una posizione che non verrà coperta dalla geometria quando questa verrà inserita nel progetto.
    Nota: Se per la famiglia è necessaria la rettifica del Punto di calcolo locali sull'asse Z, aprire una vista prospetto o 3D per accedere ai controlli del movimento. Riposizionare il punto in modo analogo.
  6. Fare clic sulla scheda Modificagruppo Editor di famiglie Carica nel progetto.
