Utilizzare lo strumento Offset per copiare o spostare una linea di modello, una linea di dettaglio, una trave o un muro selezionato di una distanza specifica in direzione perpendicolare alla lunghezza dell'oggetto.
È possibile applicare lo strumento a singoli elementi o a catene di elementi appartenenti alla stessa famiglia. La distanza di offset può essere specificata trascinando gli elementi selezionati o immettendo un valore.
L'uso dello strumento Offset è soggetto alle seguenti restrizioni:
- È possibile eseguire l'offset di linee, travi o controventi soltanto sul relativo piano di lavoro. Ad esempio, se si disegna una linea di modello il cui piano di lavoro è impostato su Pianta del pavimento: livello 1, è possibile eseguire l'offset di tale linea soltanto sul piano della vista di pianta.
- Non è possibile eseguire l'offset di muri creati come famiglie specifiche.
- Non è possibile eseguire l'offset di elementi in una vista perpendicolare al relativo piano di spostamento: ad esempio, non è possibile eseguire l'offset di un muro in una vista di prospetto.
Come eseguire l'offset di un elemento o una copia di un elemento
- Fare clic sulla scheda Modifica
gruppo Modifica
(Offset).
- Nella barra delle opzioni, selezionare il metodo di definizione della distanza di offset:
Per… |
Procedere come segue... |
Trascinare l'elemento selezionato secondo la distanza desiderata |
Selezionare Grafico. |
Immettere un valore per la distanza di offset |
Selezionare Numerico Immettere un numero positivo nella casella Offset. |
- Se si desidera creare copie dell'elemento selezionato ed eseguirne l'offset, selezionare Copia nella barra delle opzioni. Se precedentemente è stata selezionata l'opzione Grafico, si otterrà lo stesso risultato tenendo premuto CTRL mentre si sposta il cursore.
- Selezionare l'elemento o la catena di cui eseguire l'offset.
Se la distanza di offset è stata specificata utilizzando l'opzione Numerico, una linea di anteprima viene visualizzata a quella distanza rispetto agli elementi evidenziati sul lato in cui è posizionato il cursore, come mostrato nel disegno seguente.

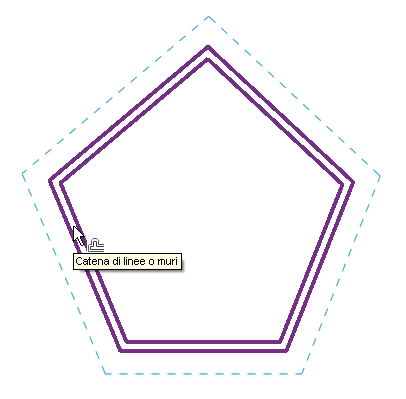

Cursore sulla superficie esterna del muro

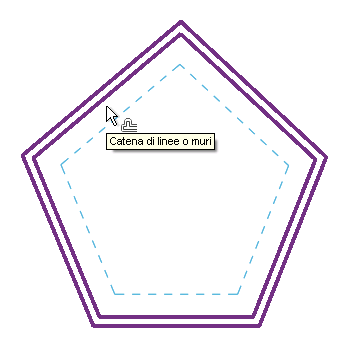

Cursore sulla superficie interna del muro
- Spostare il cursore per visualizzare la linea di anteprima nella posizione di offset desiderata, quindi fare clic per spostare l'elemento o la catena in quella posizione o per posizionarvi una copia. Se precedentemente è stata selezionata l'opzione Grafico, fare clic per selezionare l'elemento evidenziato, quindi trascinarlo secondo la distanza desiderata e fare di nuovo clic. Dopo avere iniziato l'operazione di trascinamento, viene visualizzata una quota interattiva ed è possibile immettere una distanza di offset specifica.
