Quando si seleziona Linea nascosta nella finestra di dialogo Impostazioni meccaniche, è possibile specificare la modalità di presentazione nel progetto delle tubazioni che si intersecano su piani distinti.

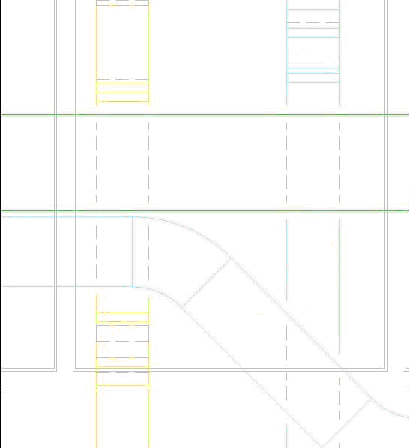

Nei disegni a due linee, le linee che rappresentano i segmenti di condotti e tubazioni intersecanti nel piano più distante vengono visualizzate in uno stile diverso per indicare che tali segmenti sono nascosti e non sono collegati al segmento in primo piano, come mostrato. I parametri di Linea nascosta vengono applicati solo quando lo stile di visualizzazione selezionato è Linea nascosta.
- Fare clic sulla scheda Sistemi
gruppo Meccanica
Impostazioni meccaniche. - Nel riquadro sinistro della finestra di dialogo Impostazioni meccaniche, fare clic su Linea nascosta.
- Nel riquadro destro, specificare i seguenti parametri per lo stile di linea e la distanza:
- Disegna linee nascoste MEP: quando l'opzione è selezionata, la tubazione o il condotto vengono disegnati con lo stile di linea e gli spazi specificati per le linee nascoste.
- Stile di linea: fare clic sulla colonna Valore, quindi selezionare uno stile di linea dall'elenco a discesa per determinare la modalità di visualizzazione delle linee di un segmento nascosto nel punto di intersezione dei segmenti.
- Distanza interna: specifica la distanza delle linee visualizzate all'interno di un segmento intersecante. Se è selezionata la modalità di visualizzazione Linee sottili, la distanza non viene visualizzata.
- Distanza esterna: specifica la distanza delle linee visualizzate all'esterno dei segmenti intersecanti. Se è selezionata la modalità di visualizzazione Linee sottili, la distanza non viene visualizzata.
- Linea singola: specifica la distanza per le linee nascoste singole nel punto in cui i segmenti si intersecano.
