Disegno del layout di una nuova famiglia di travi reticolari

È possibile creare una trave reticolare personalizzata per il posizionamento in un modello strutturale.

Una famiglia di layout di travi reticolari è costituita da linee che definiscono gli elementi della trave reticolare, quali aste correnti e anime. Gli elementi delle aste correnti e dei traversi vengono creati in modo che le relative linee d'asse (l'asse X locale) giacciono lungo le linee di layout definite nella famiglia di travi reticolari. L'intero layout viene trasformato in modo che la distanza fra i due piani di riferimento finali sia determinata dalla forma dell'istanza di trave reticolare nel progetto.

Come disegnare aste correnti di travi reticolari

Disegno di anime delle travi reticolari

Assegnazione di famiglie di elementi del telaio alla trave reticolare

Salvataggio e caricamento della famiglia di travi reticolari

1. Fare clic su Nuovo Famiglia. Individuare la directory dei modelli Imperial o Metric e selezionare il file del modello di famiglia Travi reticolari strutturali metriche.rft. Fare clic su Apri per aprire una nuova famiglia.

   Nel modello di famiglie di travi reticolari sono disponibili cinque piani di riferimento permanenti: superiore, inferiore, destro, sinistro e centrale. I piani sinistro e destro indicano la lunghezza dell'orditura. Le linee del layout della trave reticolare che terminano su questi piani o coincidono con essi manterranno questa relazione durante la trasformazione del layout nell'ambiente del progetto.

2. Fare clic sulla scheda Creagruppo Dettaglio (Asta corrente superiore).

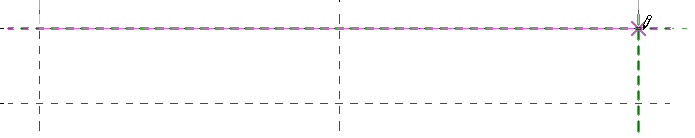

3. Disegnare lungo il piano di riferimento superiore per definire l'asta corrente superiore.

4. Fare clic sul simbolo del lucchetto associato alla linea per bloccare l'asta corrente sul piano di riferimento.
5. Fare clic sulla scheda Creagruppo Dettaglio (Asta corrente inferiore).
6. Disegnare lungo il piano di riferimento inferiore per definire l'asta corrente inferiore.
7. Fare di nuovo clic sull'icona del lucchetto per bloccare l'asta corrente sul piano di riferimento.
8. Fare clic sulla scheda Creagruppo Dettaglio (Anima).
9. Disegnare i traversi dei pannelli.
10. Se necessario, inserire altre quote tra le linee del disegno e i piani di riferimento.

    Il parametro Lunghezza della famiglia di layout di travi reticolari può essere utilizzato per calcolare l'esatta posizione dei traversi verticali dell'anima o il numero di pannelli da creare nell'ambiente di progetto.

11. Fare clic sulla scheda Inseriscigruppo Carica da libreria (Carica famiglia telai).

    Per specificare le famiglie di telai strutturali da utilizzare con la famiglia di travi reticolari è necessario caricarle in quest'ultima. Accedere alla directory della famiglia di sistema imperiale o metrico e selezionare le famiglie di telai strutturali per aste correnti e anime. Deve trattarsi di famiglie di telai strutturali o di annotazioni generiche. Ripetere questo passaggio per specificare ciascun tipo di trave reticolare previsto.

12. Fare clic sulla scheda Creagruppo Proprietà (Tipi di famiglia). Nella finestra di dialogo Tipi di famiglia, fare clic su Nuovo e immettere un nome per questo tipo di trave reticolare. Ripetere la procedura per ciascun tipo previsto di questa famiglia di travi reticolari.
13. Per ciascun tipo di famiglia di travi reticolari, selezionare il tipo di telaio desiderato per l'asta corrente superiore, l'asta corrente inferiore, le anime verticali e quelle diagonali. Fare clic su OK per chiudere la finestra di dialogo.
14. Fare clic su Salva con nome. Accedere alla directory della famiglia, immettere un nome per la nuova famiglia di travi reticolari, quindi fare clic su Salva.
15. Per il caricamento in un progetto aperto, fare clic sulla scheda Creagruppo Editor di famiglie (Carica nel progetto).
    Nota: Assicurarsi di trascinare la trave reticolare nella vista di pianta e non in quella di prospetto.
