È possibile utilizzare lo strumento Aggiungi linea di divisione per aggiungere bordi lineari e dividere la superficie esistente di un tetto o di un pavimento strutturale in regioni più piccole.

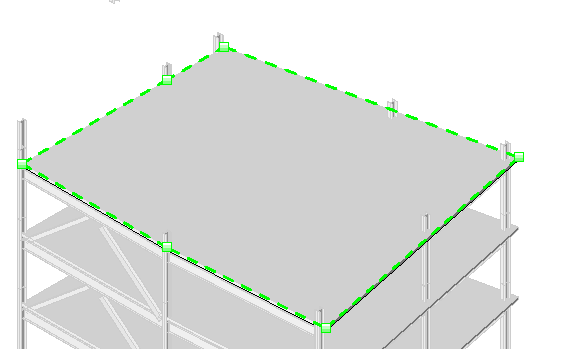

- Selezionare il pavimento da modificare.
- Fare clic sulla scheda Modifica | Pavimenti
gruppo Modifica della forma
Aggiungi linea di divisione.
- Selezionare un vertice, un bordo, una superficie o un punto in una qualsiasi area del pavimento strutturale come punto iniziale della linea di divisione.
Nota: È possibile aggiungere punti iniziali o finali ovunque sulla superficie del pavimento. Se si posiziona il cursore su un vertice o su un bordo, nell'editor viene eseguito lo snap a vertici e bordi 3D e i controlli di snap standard con quote temporanee eseguono lo snap lungo i bordi. Se non si esegue lo snap ad un vertice o ad un bordo, quando si seleziona l'estremità della linea, questa viene proiettata verso il punto più vicino sulla superficie. Sulla superficie non vengono create quote temporanee.

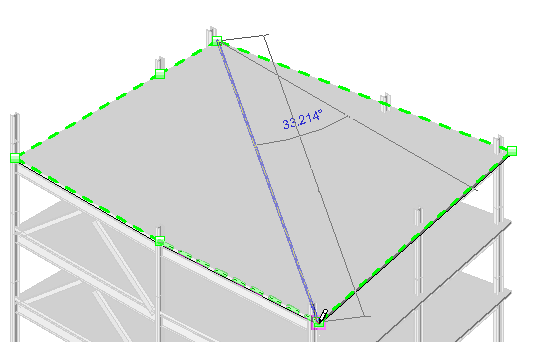

- Selezionare nuovamente un vertice, un bordo, una superficie o un punto in una qualsiasi area del pavimento come punto finale della linea di divisione.

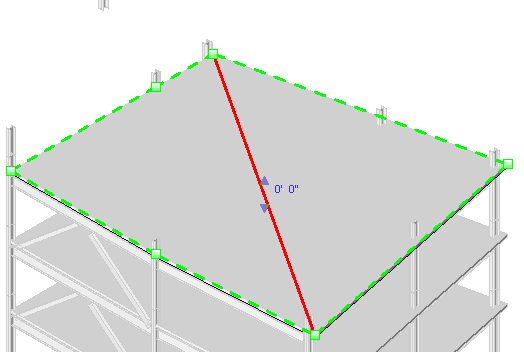

Viene aggiunto un nuovo bordo alla superficie del pavimento.
