I rapporti sui calcoli dei carichi di Revit sono disponibili in vari formati.
I valori di classificazione dei carichi sono:
Per una classificazione dei carichi di un pannello
- Carico totale collegato = la somma di tutti i carichi collegati al pannello (direttamente o a pannelli secondari) dai connettori assegnati a quella classificazione dei carichi
- Richiesta di carico = il risultato del fattore di richiesta specificato applicato alla somma di tutti i carichi collegati al pannello (direttamente o a pannelli secondari) dai connettori assegnati a quella classificazione dei carichi Nota: Il fattore di richiesta viene specificato nella finestra di dialogo Classificazioni carichi. Vedere Creazione di una classificazione dei carichi.
Per un gruppo di classificazione dei carichi di un pannello
- Carico totale collegato = la somma di tutti i carichi collegati al pannello (direttamente o a pannelli secondari) dai connettori specificati come parte di quel gruppo di classificazione dei carichi
- Richiesta di carico = la somma delle richieste di carico per ogni classificazione dei carichi per i connettori specificati come parte del gruppo di classificazioni dei carichi
Per tutti i carichi del pannello
- Carico totale collegato = la somma di tutti i carichi collegati al pannello (direttamente o a pannelli secondari)
- Richiesta di carico = la somma delle richieste di carico (per tutte le classificazioni dei carichi) del pannello

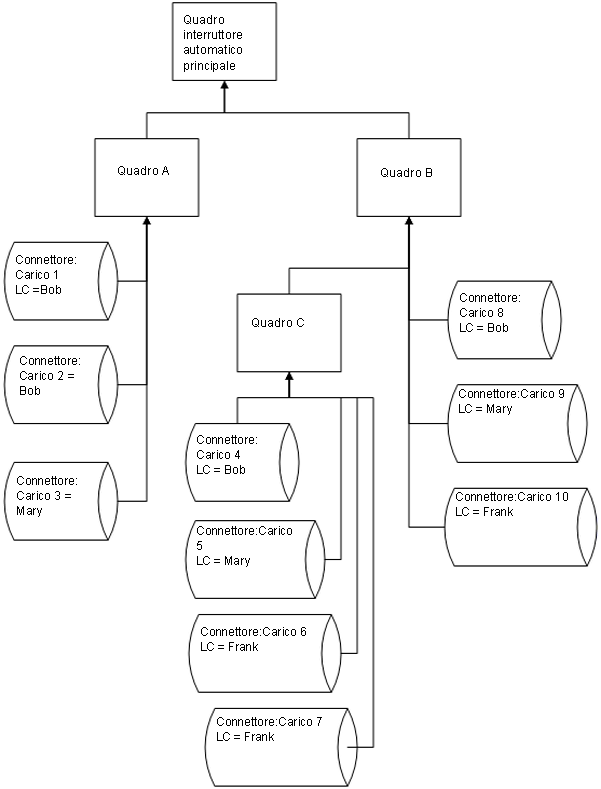

Esempio di carichi collegati e calcoli
Per il pannello C
LC Bob
LC Mary
LC Frank
Luci gruppo LC
Carico totale collegato (Pannello C) = (4+5+6+7)
Carico totale collegato (Pannello C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
- Carico totale collegato = 4
- Richiesta di carico totale = DFBob * (4)
- Carico totale collegato = 5
- Richiesta totale = DFMary * (5)
- Carico totale collegato = (6 + 7)
- Richiesta di carico totale = DFFrank * (6 + 7)
- Carico totale collegato = (5 + 6 + 7)
- Richiesta di carico totale = (Pannello C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
Per il pannello B
LC Bob
LC Mary
LC Frank
Luci gruppo LC
Carico totale collegato (Panel B) = (4+5+6+7+8+9+10)
Richiesta di carico totale (Pannello B) = DFBob * (4+8) + DFMary * (5+9) + DFFrank * (6+7+10)
- Carico totale collegato = (4+8)
- Richiesta di carico totale = DFBob * (4+8)
- Carico totale collegato = (5+9)
- Richiesta totale = DFMary * (5+9)
- Carico totale collegato = (6+7+10)
- Richiesta di carico totale = DFFrank * (6+7+10)
- Carico totale collegato = (5+6+7+9+10)
- Richiesta di carico totale = (Pannello C) = DFBob * (4) + DFMary * (5) + DFFrank * (6+7)
Per il pannello A
LC Bob
LC Mary
LC Frank
Luci gruppo LC
Carico totale collegato (Pannello A) = (1+2+3)
Carico totale collegato (Pannello A) = DFBob * (1+2) + DFMary * 3
- Carico totale collegato = (1+2)
- Richiesta di carico totale = DFBob * (1+2)
- Carico totale collegato = 3
- Richiesta totale = DFMary * (5+9)
- Carico totale collegato = 0
- Richiesta di carico totale = 0
- Carico totale collegato = 0
- Richiesta di carico totale = 0
Per il pannello MCB
LC Bob
LC Mary
LC Frank
Luci gruppo LC
Carico totale collegato (Pannello MCB) = (1+2+3+4+5+6+7+8+9+10)
Richiesta di carico totale (Pannello MCB) = DFBob * (1+2+4+8) + DFMary * (3+5+9) + DFFrank * (6+7+10)
- Carico totale collegato = (1+2+4+8)
- Richiesta di carico totale = DFBob * (1+2+4+8)
- Carico totale collegato = (3+5+9)
- Richiesta totale = DFMary * (3+5+9)
- Carico totale collegato = (6+7+10)
- Richiesta di carico totale = DFFrank * (6+7+10)
- Carico totale collegato = (5+6+7+9+10)
- Richiesta di carico totale = DFMary * (5+9) + DFFrank * (6+7+10)
I calcoli vengono eseguiti per pannello. Vi sono due tipi di carico: Totale collegato e Richiesta di carico stimata. Per ognuno di questi tipi, i calcoli possono essere eseguiti per pannello (tutti i carichi), per classificazione dei carichi o per gruppo di classificazioni dei carichi.
Per il carico totale collegato in un pannello, vengono sommati tutti i carichi della stessa classificazione collegati sotto quel pannello (direttamente al pannello o a qualsiasi pannello secondario).
