Creazione di un abaco di analisi dell'area

È stata completata la progettazione di masse per l'analisi del progetto concettuale di un edificio. Si desidera analizzare la combinazione di utilizzi più economica o redditizia per ciascun piano dell'edificio.

Per eseguire questa analisi, procedere nel seguente modo:

• Assegnare un utilizzo a ciascun pavimento di massa.
• Calcolare l'area di ciascun pavimento di massa.
• Calcolare la percentuale di spazio del pavimento destinata a ciascun utilizzo.
• Utilizzare queste informazioni per determinare la combinazione di utilizzi migliore per il progetto.

È possibile creare un abaco per l'esecuzione di analisi area delle masse in un progetto concettuale. Le singole fasi potrebbero variare a seconda delle informazioni che si desidera visualizzare nell'abaco.

Come creare un abaco di analisi dell'area

1. Creare i pavimenti di massa.
2. Fare clic sulla scheda Vistagruppo Creamenu a discesa Abachi (Abaco/Quantità).
3. Nella finestra di dialogo Nuovo abaco, procedere nel modo seguente:
   1. In Categoria, selezionare Pavimento di massa.

      Se la categoria Pavimento di massa non viene visualizzata per default, selezionare Mostra le categorie del modello in questa vista. Per Elenco dei filtri, selezionare Architettura.

   2. In Nome, specificare il nome dell'abaco.
   3. Selezionare Componenti di costruzione dell'abaco.
   4. Fare clic su OK.
4. Nella finestra di dialogo Proprietà abaco, in Campi, selezionare i seguenti valori:
   1. In Campi disponibili aggiungere i seguenti campi nell'ordine suggerito:
      • Utilizzo
      • Livello
      • Massa: tipo
      • Area di pavimento
   2. Fare clic su Valore calcolato.
   3. Nella finestra di dialogo Valore calcolato, in Nome, immettere Area di pavimento %.
   4. Selezionare Percentuale.
   5. In Di, selezionare Area di pavimento.
   6. In Da, selezionare Totale generale.
   7. Fare clic due volte su OK.
5. Nell'abaco, assegnare un utilizzo a ciascun pavimento di massa.

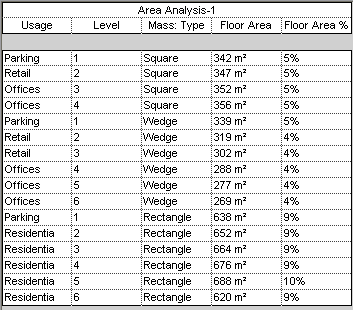

   Immettere il testo nella colonna Utilizzo in corrispondenza di ogni livello. Dopo avere immesso i valori iniziali, per le rimanenti righe è sufficiente fare clic nel campo per selezionare un valore dall'elenco.



   Ordinare e calcolare i totali parziali dell'abaco in base all'utilizzo, come mostrato di seguito.

6. Nella tavolozza Proprietà, accedere alle proprietà dell'abaco.
7. In Ordinamento/Raggruppamento, fare clic su Modifica.
8. Nella finestra di dialogo Proprietà abaco, in Ordinamento/Raggruppamento, procedere nel modo seguente:
   1. In Ordina per, selezionare i seguenti valori:
      • Utilizzo
      • Ascendente
      • Piè di pagina
      • Titolo, conteggio e totali
      • Riga vuota
   2. In Quindi per, selezionare Livello e Ascendente.
   3. Nella parte inferiore della finestra di dialogo, selezionare le seguenti opzioni:
      • Calcola totale
      • Titolo e totali
      • Elenca ogni istanza
9. Selezionare la scheda Formattazione e procedere come descritto di seguito:
   1. In Campi, selezionare Area di pavimento.
   2. In Allineamento, selezionare Destra.
   3. Selezionare Calcola totali.
   4. Specificare la formattazione per Area di pavimento %: in Campi, selezionare Area di pavimento %. In Allineamento, selezionare Destra. Selezionare Calcola totali.
   5. (Facoltativo) Specificare la formattazione per Utilizzo, Livello e Massa: tipo. In Campi, selezionare il nome del campo desiderato, quindi scegliere Centro in Allineamento.
10. Fare clic su OK.

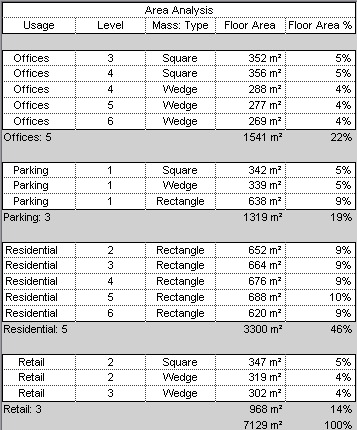

L'abaco viene aggiornato in modo da ordinare le righe e calcolarne i totali parziali secondo le impostazioni selezionate. Esso mostra la percentuale di area di pavimento destinata a ciascun utilizzo, nonché le unità di misura al quadrato.
