È possibile riposizionare la geometria della trave e del telaio ad una distanza di offset specificata dalla linea di ubicazione.
- Selezionare una trave o un controvento. La linea di ubicazione dell'elemento si attiva. Immettere il risultato del passaggio (facoltativo).
- Fare clic sulla scheda Modifica | Telaio strutturale
gruppo Giustificazione
(Offset Y) per l'offset orizzontale. Fare clic sulla scheda Modifica | Telaio strutturale
Se gli strumenti Offset non sono disponibili, verificare quanto segue: gruppo Giustificazione
(Offset Z) per l'offset verticale. - L'elemento è bloccato in posizione, come nel caso di membri di sistemi di travi e travi reticolari.
- È selezionato un solo elemento.

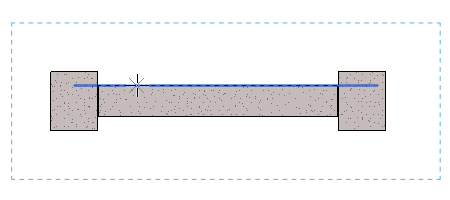

Il piano di offset viene visualizzato come una linea blu tratteggiata. L'immagine che segue mostra il piano Offset Y in una vista di pianta.
- Fare clic lungo la geometria dell'elemento del telaio a partire dal quale verrà applicato l'offset.

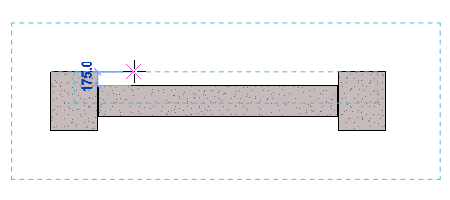

Nota: Se non è possibile fare clic sull'elemento del telaio in una vista 3D, può essere che l'angolo di visualizzazione sia eccessivamente acuto. Utilizzare il ViewCube per modificare l'angolo di visualizzazione. - Spostare il cursore nella direzione dell'offset. Osservare il contorno rettangolare della trave lungo il piano. Tale contorno rappresenta l'offset determinato dalla posizione corrente del cursore.
- Fare clic per accettare la posizione di offset.

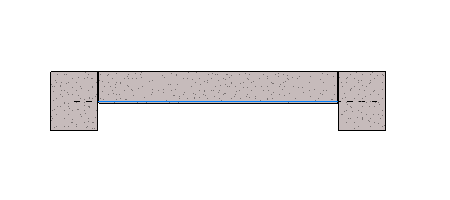

Osservare l'offset rispetto alla linea di ubicazione.

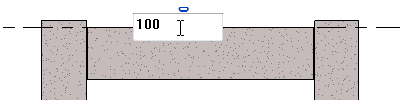

- Se lo si desidera, anziché fare clic in corrispondenza della distanza di offset è possibile spostare il cursore nella direzione di offset, digitare una distanza esatta, quindi premere INVIO. L'illustrazione che segue mostra questo utilizzo dello strumento Offset Z in una vista di prospetto.

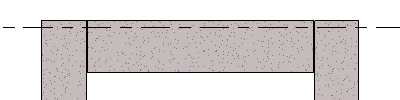

La geometria fisica dell'elemento del telaio si adatta all'offset specificato.
I parametri Valore di offset Y e Valore di offset Z nella tavolozza Proprietà cambiano per riflettere il nuovo offset della geometria fisica dell'elemento del telaio.
