Modifica della forma di un tetto o di un pavimento strutturale

È possibile utilizzare lo strumento Modifica elementi secondari per manipolare uno o più punti o bordi di pavimenti o tetti selezionati.

  1. Selezionare il pavimento o il tetto da modificare.
  2. Fare clic sulla scheda Modifica | Pavimentigruppo Modifica della formaModifica elementi secondari.
    Nota: Quando si seleziona lo strumento Modifica elementi secondari, nella barra delle opzioni viene visualizzata la casella Quota altimetrica in cui è possibile immettere un valore di quota altimetrica comune per tutti gli elementi secondari selezionati. Questo valore indica l'offset verticale tra i vertici e la superficie superiore originale del pavimento.

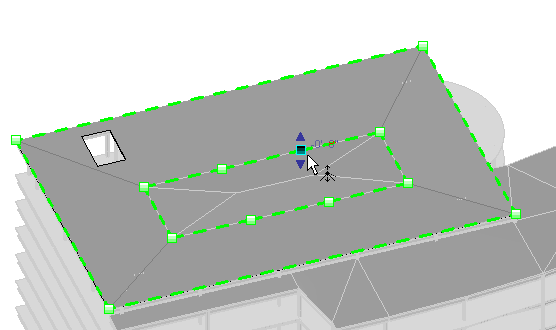

  3. Trascinare un punto o un bordo per modificarne la posizione o la quota altimetrica.
    Nota: Se si posiziona il cursore sul pavimento, è possibile premere TAB per selezionare elementi secondari specifici. Sono validi anche i metodi di selezione standard. Vedere Selezione di più elementi.
    • Trascinare la freccia blu per spostare il punto in senso verticale.
    • Trascinare il quadratino rosso (controllo di manipolazione) per spostare il punto in senso orizzontale.
  4. Fare clic sul controllo del testo per immettere un'altezza precisa per il punto o il bordo selezionato.

    Il valore dell'altezza indica l'offset dalla superficie superiore originale del pavimento.

    Nota: Nei bordi il centro viene spostato all'altezza specificata, ma le altezze delle due estremità rimangono inalterate.
