I punti di riferimento semplificano la generazione, l'orientamento e l'allineamento della geometria, nonché l'impostazione di elementi di geometria portanti in un progetto concettuale.
I punti di riferimento consentono di specificare una posizione precisa nell'area di lavoro XYZ dell'ambiente di progettazione concettuale. I punti di riferimento e i relativi piani di riferimento rappresentano utili strumenti per la progettazione e la stampa di linee, spline e forme.
Sono disponibili tre tipi di punti di riferimento:
- Liberi: punti posizionati su un piano di riferimento, indipendenti dalla geometria.

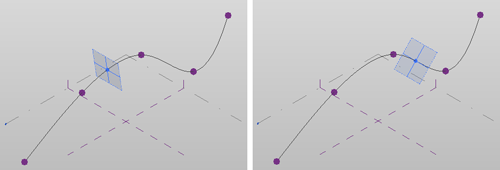

- Ospitati: punti posizionati lungo le linee e i bordi della geometria. Quando si sposta l'host, viene spostato anche il punto di riferimento. Anche il punto di riferimento viene spostato lungo una linea host.
- Parametrici: punti posizionati lungo le linee e i bordi della geometria. Quando si sposta un punto di riferimento, la linea o la geometria viene spostata o distorta in base alla posizione del punto.
