Creazione di un tetto da una superficie di massa

È possibile creare tetti su qualsiasi faccia non verticale di una massa mediante lo strumento Tetto da superficie.

Non è possibile selezionare superfici di masse differenti per lo stesso tetto.

Nota: I tetti creati mediante lo strumento Tetto da superficie non vengono aggiornati automaticamente se si cambia la superficie di massa.

Come creare un tetto da superfici di massa

  1. Aprire una vista che contenga il modello di massa concettuale.
  2. Scheda Volumetrie e planimetriagruppo Modello da superficie (Tetto da superficie).
  3. Dal selettore del tipo, selezionare un tipo di tetto.
  4. (Facoltativo) Se necessario, specificare il livello del tetto nella barra delle opzioni.
  5. (Facoltativo) Per creare il tetto da una singola superficie della massa, fare clic sulla scheda Modifica | Inserisci tetto da superficiegruppo Selezione multipla (Selezione multipla) per disattivare tale opzione (questa opzione è attivata per default).
  6. Spostare il cursore per evidenziare una superficie.
  7. Fare clic per selezionare la superficie.

    Se l'opzione Selezione multipla è disattivata, il tetto viene posizionato immediatamente sulla superficie.

    Suggerimento: È possibile modificare la posizione di selezione delle superfici del tetto (superiore o inferiore) tramite la proprietà Posizione superfici selezionate, nella tavolozza Proprietà.
  8. Se l'opzione Selezione multipla è attivata, selezionare altre superfici di massa come segue:
    1. Fare clic su una superficie non selezionata per aggiungerla alla selezione. Fare clic su una superficie selezionata per rimuoverla.

      Il cursore indica se si sta aggiungendo (+) o rimuovendo (–) una superficie.

    2. Per annullare la selezione e iniziare nuovamente l'operazione, fare clic sulla scheda Modifica | Posiziona tetto da superficiegruppo Selezione multipla (Deseleziona tutto).
    3. Una volta selezionate le superfici desiderate, fare clic sulla scheda Modifica | Posiziona tetto da superficiegruppo Selezione multiplaCrea tetto.

    Suggerimenti

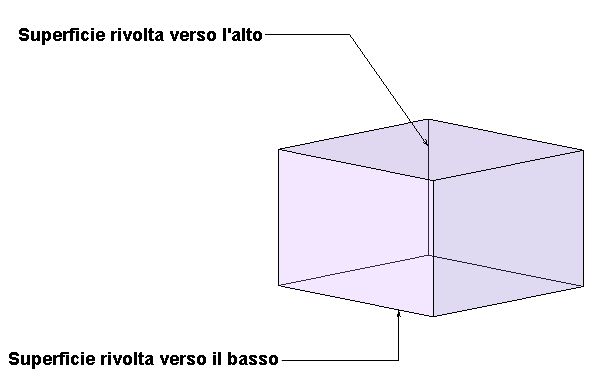

    • Non selezionare superfici rivolte verso l'alto e verso il basso per lo stesso tetto.
    • Per creare pannelli del tetto che coprono sia le superfici rivolte verso l'alto sia quelle rivolte verso il basso, dividere la massa in due superfici, di modo che ciascuna di esse sia rivolta completamente verso l'alto o verso il basso. Creare quindi uno o più tetti dalle superfici rivolte verso il basso e uno o più da quelle rivolte verso l'alto.

Esempi

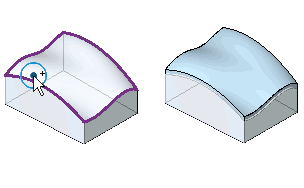

Evidenziazione della superficie cilindrica con il cursore

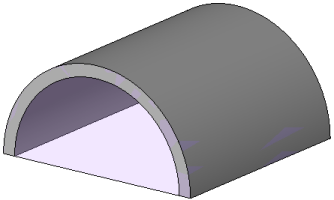

Posizionamento del tetto
