Parte 4 - Creazione di un pavimento

In questo esercizio viene creato un pavimento nel livello inferiore mediante il perimetro dei muri esterni.

Categoria Nuovi utenti
Tempo richiesto 15 minuti
File dell'esercitazione usati GSG_04_add_floor.rvt

Quindi il pavimento viene copiato nel livello di ingresso e il contorno del pavimento viene modificato per tale livello. Nei passaggi finali, i muri del livello inferiore vengono associati al pavimento del livello di ingresso.

Obiettivi

Guarda il video

Creazione di un pavimento nel livello inferiore

  1. Aprire il progetto GS_04_add_floor.rvt.
  2. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 01 - Lower Level.
  3. Fare clic sulla scheda Architetturagruppo Costruisci (Pavimento).
  4. Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo Disegna (Seleziona muri).
  5. Posizionare il cursore su un muro, premere TAB e fare clic per selezionare la catena di muri da utilizzare per formare il contorno.
  6. Nel gruppo Modalità, fare clic su (Termina modalità di modifica).
  7. Fare clic su No nel messaggio visualizzato. "Definire l'altezza del muro selezionato fino alla parte inferiore del pavimento?"
  8. Fare clic su No quando viene visualizzato il messaggio "Il pavimento/tetto è sovrapposto al muro o ai muri evidenziati. Unire la geometria e tagliare dal muro o dai muri il volume sovrapposto?"
  9. Fare clic su (Modifica).

Copia del pavimento nel livello di ingresso

  1. Fare clic sul bordo del pavimento per selezionare l'elemento, quindi, nel gruppo Appunti, fare clic su (Copia negli Appunti).
    Suggerimento: Per semplificare la selezione del pavimento, fare clic sulla freccia dell'elenco a discesa del gruppo Seleziona della barra multifunzione e verificare che l'opzione Seleziona elementi da superficie sia selezionata. Quindi, posizionare il cursore sul pavimento e fare clic per selezionarlo. In alternativa, posizionare il cursore accanto al bordo del pavimento, premere TAB fino a quando nella barra di stato non è indicato il pavimento e fare clic per selezionare l'elemento.
  2. Nella barra degli strumenti Accesso rapido, fare clic su (Vista 3D).
  3. Fare clic sulla scheda Modificagruppo Appuntimenu a discesa Incolla (Allineato ai livelli selezionati).
  4. Nella finestra di dialogo Seleziona livelli, selezionare 02 - Entry Level e fare clic su OK.

    Un nuovo pavimento viene aggiunto al livello di ingresso.

Modifica del pavimento

  1. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su 02 - Entry Level.
  2. Con il pavimento selezionato, fare clic sul gruppo Modalità (Modifica contorno).

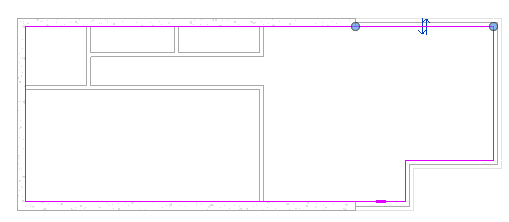

  3. Selezionare la linea orizzontale corta in alto a destra, come illustrato di seguito, e premere CANC.

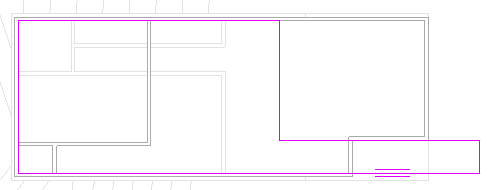

  4. Selezionare singolarmente le linee di disegno verticali a destra e trascinarle per creare un contorno simile a quello visualizzato in basso. Trascinare la linea verticale superiore a sinistra e la linea verticale inferiore più corta a destra.
  5. Nel gruppo Modifica, fare clic su (Allinea).

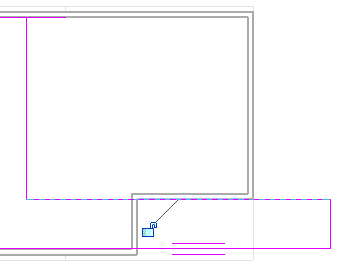

  6. Fare clic sulla superficie esterna del muro esterno e sulla linea di disegno superiore della parte stretta del pavimento, per allinearle come illustrato.
  7. Nel gruppo Modifica, fare clic su (Riduci/Estendi ad angolo).

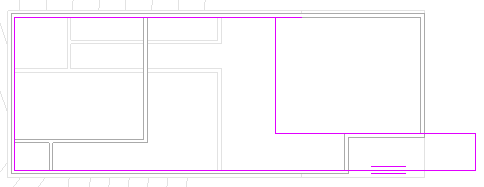

  8. Fare clic sulle linee di disegno nell'angolo superiore destro per ritagliare il contorno dell'angolo.
  9. Nel gruppo Modalità, fare clic su (Termina modalità di modifica).
  10. Fare clic su No nei due messaggi visualizzati.

Associazione dei muri al pavimento

  1. Fare clic per selezionare i muri interni visualizzati come elementi sottostanti di 01 - Lower Level.

    Tenere premuto CTRL e fare clic per selezionare più elementi.

  2. Nella scheda Modifica | Muri, fare clic su (Associa altezza/base).
  3. Fare clic sul nuovo pavimento per collegare la parte superiore dei muri del livello inferiore al pavimento del livello di ingresso.

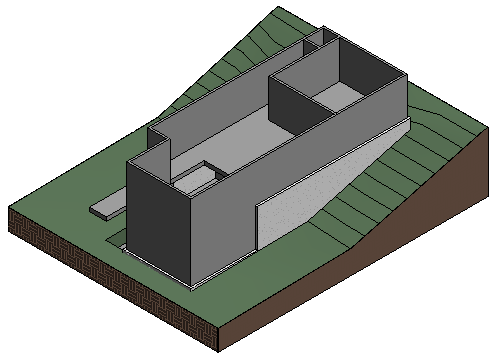

  4. Nella barra degli strumenti Accesso rapido, fare clic su (Vista 3D di default).
