Nel Passaggio 3, se si esegue l'analisi della fatica sui risultati della sollecitazione da un programma ad elementi finiti, prendere in considerazione tutti gli effetti geometrici ignorati nei risultati della sollecitazione.
Ad esempio, è possibile che il modello ad elementi finiti non rappresenti perfettamente la geometria della parte da analizzare. È possibile che trascuri le lavorazioni geometriche che provocano concentrazioni della sollecitazione. Gli esempi sono lavorazioni quali:
Se tali lavorazioni non sono presenti nel modello ad elementi finiti, modificare i risultati della sollecitazione per considerare gli effetti di queste lavorazioni.
È possibile utilizzare valori accettati di concentrazione della sollecitazione associati al tipo e alle quote delle lavorazioni. Tali valori sono disponibili immediatamente per molte lavorazioni geometriche diverse nei testi, ad esempio Roark o Peterson.
Un valore Kt viene utilizzato per convertire le sollecitazioni nominali.
È possibile utilizzare lo stesso approccio nell'analisi della fatica. Tuttavia, alcuni materiali presentano sensibilità diverse alla concentrazione della sollecitazione in relazione alla durata della fatica. Ovvero, la stessa concentrazione di sollecitazione geometrica modifica la durata della fatica in modo diverso, a seconda del tipo di materiale. Questo effetto è noto come sensibilità degli intagli.
Per considerare la sensibilità degli intagli, di solito si applica un fattore Kf ai risultati degli elementi finiti: Kf è equivalente a Kt, ma è calcolato per considerare la sensibilità degli intagli del materiale. Se un valore Kf non è noto, è possibile essere cauti e applicare il valore Kt.

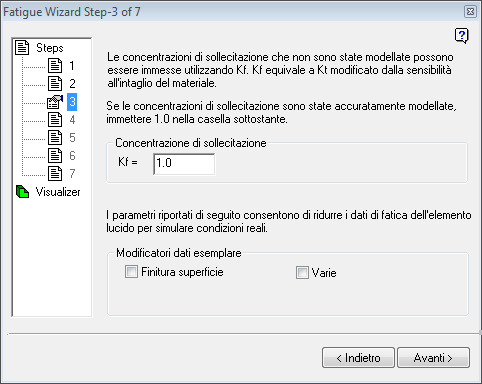

Il valore Kf viene immesso nel Passaggio 3 della Procedura guidata Fatica utilizzando la casella illustrata di seguito:
Kf>=1,0
Se si è certi che il modello ad elementi finiti abbia previsto le sollecitazioni in modo preciso, utilizzare un valore di 1,0 (default) per Kf.
Oltre alle concentrazioni della sollecitazione normalmente associate a lavorazioni geometriche di piccole dimensioni, è disponibile una serie di fattori aggiuntivi per considerare un'analisi della fatica. Tutti questi fattori aggiuntivi hanno un potenziale per modificare le proprietà nominali del materiale ottenute dal test degli esemplari.
Normalmente, i dati dei materiali SN e EN sono misurati in precedenza utilizzando esemplari con dimensioni standard, temperatura standard e finitura della superficie lucidata standard. In un componente di progettazione "reale", se le condizioni non sono le stesse di queste "ideali", utilizzare alcuni mezzi per il factoring delle proprietà dei materiali (dal test).

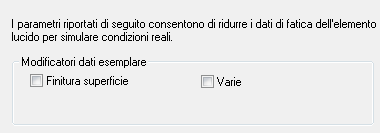

Questi fattori vengono talvolta indicati come modificatori del limite di resistenza. È possibile aggiungere un modificatore del limite di resistenza per la finitura della superficie. Utilizzare il menu a discesa o applicare un altro modificatore utilizzando l'opzione "varie".
Finitura della superficie
La Procedura guidata Fatica è codificata con una varietà di modificatori della finitura della superficie, che è possibile scegliere rapidamente. Utilizzare il menu a discesa e scegliere la finitura appropriata del componente (o della superficie) che si sta analizzando.
Varie
Per considerare qualsiasi ulteriore modificatore del limite di resistenza, immettere un altro valore singolo nell'input "varie". Immettere un unico valore compreso tra 0 e 1,0.
Una descrizione più completa di tali effetti e dei valori associati a ciascuno di essi è disponibile nella maggior parte dei test di progettazione dell'analisi della fatica.
Combinazione dei modificatori nella Procedura guidata Fatica
Quando si applicano modificatori all'interno della Procedura guidata Fatica, è necessario comprendere come potrebbero influire sull'analisi, soprattutto se vengono applicati in combinazione.
Per ulteriori informazioni sui modificatori del limite di resistenza, vedere "Panoramica teorica".
