Con la Procedura guidata Fatica, è possibile eseguire un calcolo del danno da fatica utilizzando uno "spettro del carico" o un "ciclo di impiego". Questo tipo di analisi è un metodo efficiente dal punto di vista computazionale per valutare una struttura o un componente in termini di durata con varie condizioni di carico.
È possibile controllare l'analisi dello spettro con un file di testo separato da virgole (.csv) contenente la descrizione dei carichi applicati e le ripetizioni di ogni carico. Per modificare tali file, utilizzare un editor di testo, come Blocco note, e importarli nella Procedura guidata Fatica nel Passaggio 4.

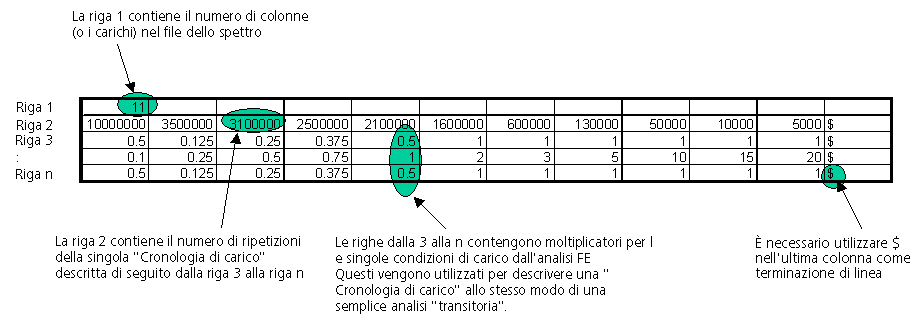

Di seguito è riportato un esempio del formato di file dello spettro e una descrizione di ciascuno dei valori richiesti
Utilizzando l'esempio precedente, la somma del danno viene eseguita come indicato di seguito:
- La riga 1 contiene il numero totale di carichi discreti che costituiscono il file dello spettro. In questo caso sono presenti 11 carichi discreti, pertanto sono presenti 11 colonne nel file dello spettro.
- La Procedura guidata Fatica legge quindi ogni colonna di dati dal file dello spettro e crea cronologie di carico singole da ogni colonna.
- Le righe da 3 a 5 contengono moltiplicatori per le condizioni di carico da 1 a 3 del FEA. Questi moltiplicatori sono applicati oltre a qualsiasi moltiplicatore di input direttamente nel passaggio 4 della Procedura guidata Fatica. La descrizione di questa cronologia di carico singola è identica all'analisi transitoria basata su condizioni di carico del FEA.
- La cronologia di carico definita dalla riga 3 alla riga n viene quindi ripetuta per un determinato numero di volte. Il numero di ripetizioni è definito dal numero nella riga 2.
- Un danno è calcolato per il ciclo e il numero di ripetizioni descritto sopra.
- La Procedura guidata Fatica quindi ripete i passaggi precedenti per ciascuna colonna nel file dello spettro.
- Un danno totale viene sommato per tutte le cronologie di carico e segnalato.
L'esempio di file dello spettro in formato delimitato da virgola è la seguente:
11 10000000,3500000,3100000,2500000,2100000,1600000,600000,130000,50000,10000,5000,$ 0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$ 0.1,0.25,0.5,0.75,1,2,3,5,10,15,20,$ 0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
