影の分析モデルの作成

[デイライトシステム](Daylight System)の時刻をアニメートすることができます。これによって影の分析モデルを作成することができます。

このチュートリアルでは、以下について学習します。

[デイライトシステム](Daylight System)を使用して、アニメートされたシャドウを作成
ビューポートのシャドウ設定を使用して、1 区画のビルによってキャストされるシャドウを研究
mr Sky (mental ray Sky)を使用して、空のカラーを作成
後で確認またはプレゼンテーションに使用するために、選択したフレームをレンダリング

重要: このチュートリアルでは、既定の Nitrous ビューポートドライバが使用されているものと仮定しています。Nitrous は Direct3D を必要とし、大容量の専用グラフィックメモリを備えたプロ用のグラフィックボードで使用した場合に最適に動作します。オートデスク認定の推奨事項については http://www.autodesk.com/max-hardware-jpn を、システム要件についてはhttp://www.autodesk.com/3dsmax-systemreq-2015-jpn を参照してください。

旧バージョンの Direct3D または OpenGL ドライバを使用している場合は、グラフィックハードウェアで Shader Model 3.0 (SM3.0)以降のバージョンがサポートされていることを確認してください。このためには、[ヘルプ](Help) [ビデオハードウェアを診断](Diagnose Video Hardware)を選択します。すると、使用中のグラフィック構成の詳細に関するダイアログボックスが表示されます。このダイアログボックスの[GPU シェーダモデルサポート](GPU Model Shader Support)にシェーダモデルのバージョン番号が記載されています。旧バージョンの Direct3D または OpenGL ビューポートのビューポートコントロールは、Nitrous ビューポートのコントロールと若干の違いがあります。

使用しているグラフィックハードウェアが SM3.0 をサポートしてない、またはソフトウェアドライバを使用している場合は、このチュートリアルは省略してください。または、デイライトをアニメートする最初の手順を実行して、mental ray レンダラーを使用する残りの手順を省略することもできます。

スキルレベル: 初級

所要時間: 30 分

このチュートリアルの準備

チュートリアルのファイル(MAX シーンやその他のアセット)をまだダウンロードしていない場合は、開始する前にダウンロードし、\Autodesk 3ds Max 2015 tutorials というプロジェクトフォルダに解凍します。「チュートリアルファイルの保存場所」を参照してください。
クイックアクセスツールバーで ([プロジェクトフォルダ](Project Folder))をクリックし、現在のプロジェクトを Autodesk 3ds Max 2015 Tutorials に設定します。

シーンを設定する:

クイックアクセスツールバーで ([ファイルを開く](Open File))をクリックし、\scenes\rendering\cityscape フォルダに移動して cityscape.max を開きます。
注: シーンの[ガンマと LUT](Gamma And LUT)設定を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンのガンマ設定を受け入れ、[OK]をクリックします。シーンの単位を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンの単位を受け入れ、[OK]をクリックします。

このシーンは、街の区画で構成されていて、中心に超高層ビルがあります。このシーンには[デイライトシステム](Daylight System)も含まれています。このシステムは、カリフォルニア州サンフランシスコの経度にシーンを配置するよう設定されており、太陽の位置は 0700 時、冬の日の夜明けごろに設定されています。

ヒント: 「デイライトを浴びた別荘のライティングとレンダリング」では、デイライトシステムの作成手順について説明しています。

デイライトをアニメートする:

メインツールバーで ([オブジェクトを選択](Select Object))をオンにします。

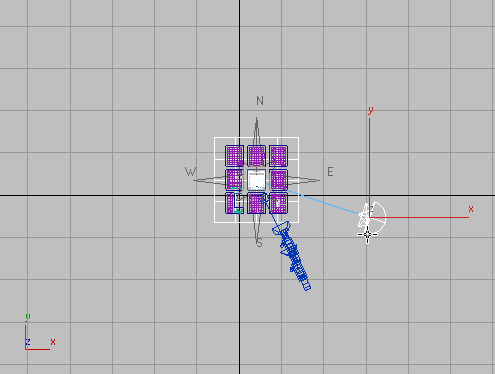

トップビューポートで sun オブジェクトをクリックして選択します。

コマンドパネルの名前フィールドに Daylight01 と表示されます。
[モーション](Motion)パネルに移動します。
([オートキー](Auto Key))をオンにします。
[アニメート](Animate)ボタン、トラックバー、およびアクティブビューポートの境界がすべて赤色になります。
タイムスライダをフレーム 60 までドラッグ(または ([最後のフレームに進む](Go To End))をクリック)したあと、[コントロールパラメータ](Control Parameters)ロールアウトで[時間](Hours)値を 19 に変更します。
[時間](Hours)、[分](Minutes)、および[秒](Seconds)値のスピナー矢印が赤い角括弧で囲まれ、時刻をアニメートするキーを設定したことを示します。

[オートキー](Auto Key)を使用してフレーム 60 にキーを設定すると、3ds Max によって、開始フレームであるフレーム 0 にもキーが設定されます。これで太陽は 0700 ～ 1900 時、つまり午前 7 時から午後 7 時の範囲でアニメートされます。アニメーションには 61 個のフレームがあるので、太陽は 5 フレームごとに各時間の 00 分に到達します。
([オートキー](Auto Key))をオフにします。
タイムスライダをドラッグします。
太陽が移動するのが見えます。
([最初のフレームに戻る](Go To Start))をクリックし、フレーム 0 (ゼロ)に戻ります。

ビューポートライティングを使用してシーンを表示する:

Camera02 ビューポートをアクティブにし、最大化します。
シェーディングビューポートラベルメニュー(「[ リアリスティック ]」と表示されている)をクリックし、[ライトとシャドウ](Lighting And Shadows) [シーンライトで照明](Illuminate With Scene Lights)を選択します。

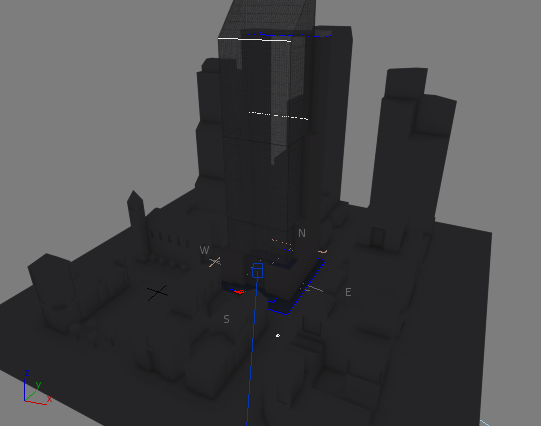

シーンはデイライトシステムの一部である mr Sun ライトで照らされるようになり、Camera02 ビューポートには冬の早朝のライティングが表示されます。
タイムスライダをドラッグします。

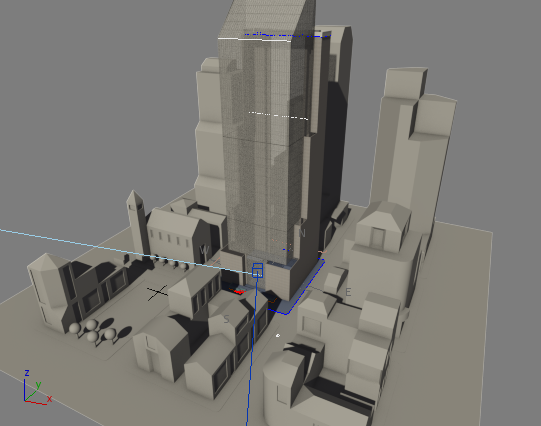

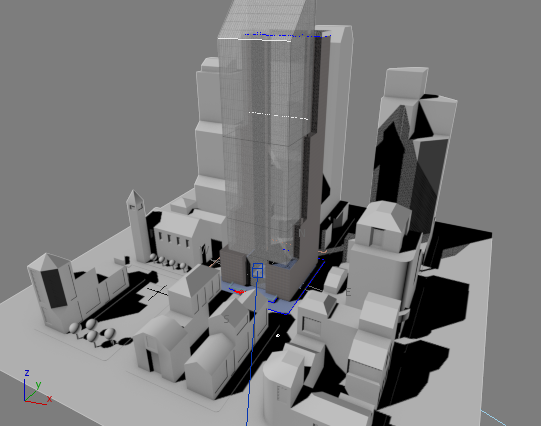

太陽が空を移動するにつれて、ビューポートのシャドウが都市の風景を移動します。

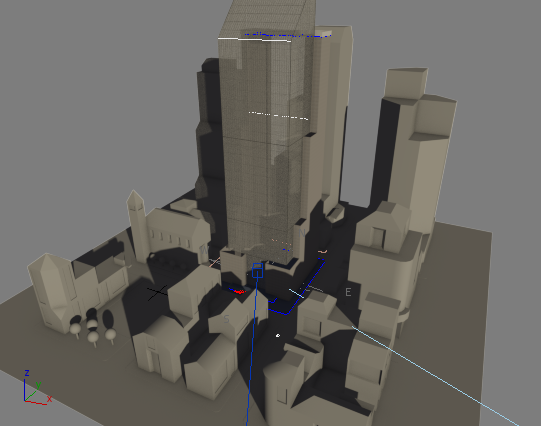

0900h

1200h

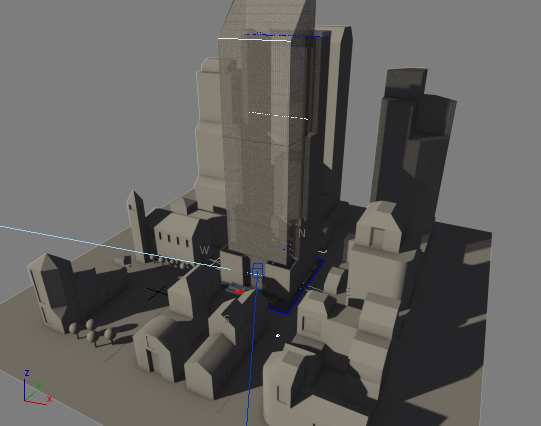

1500h

mr Sky の効果を見る:

mr Sky をデイライトシステムのスカイライトとして使用する利点の 1 つは、時刻によってライトのカラーが変化することです。

空をよく見るには、Camera02 の角度が高すぎるので、最初にビューを変更します。

POV (Point-Of-View、視点)ビューポートラベル(現在「[ Camera02 ]」と表示されている)をクリックし、[カメラ](Cameras) [Camera01]を選択します。
街の区画が斜めから見た角度で表示されます。
シェーディングビューポートラベルメニューをクリックし、[ビューポートバックグラウンド](Viewport Background) [環境バックグラウンド](Environment Background)を選択します。

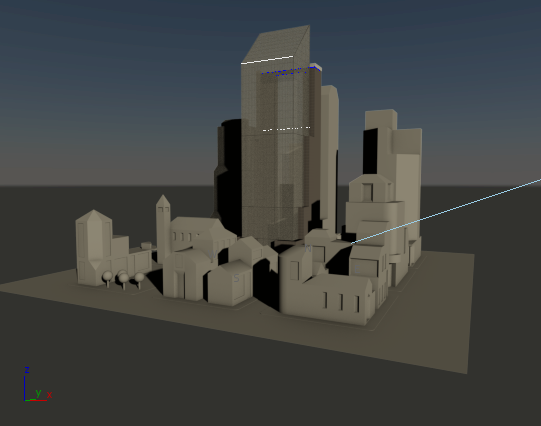

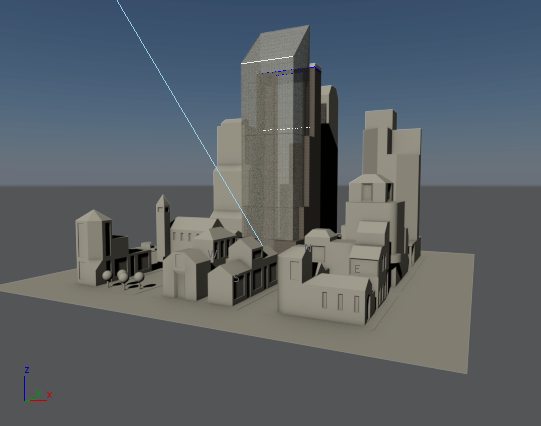

3ds Max によって空と水平線が表示されます。時刻に従って空のカラーが変化します。

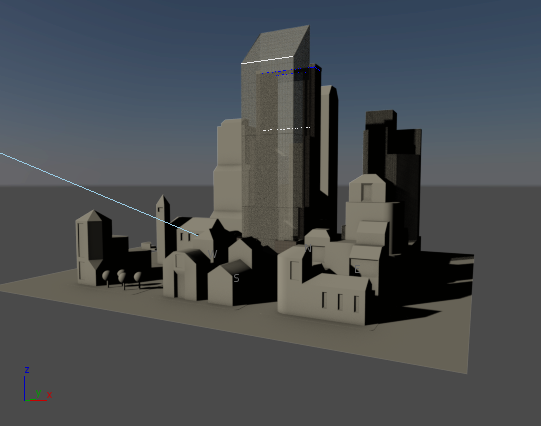

0900h

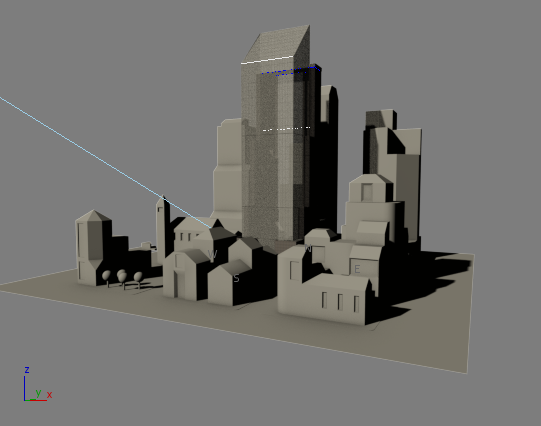

1200h

1500h

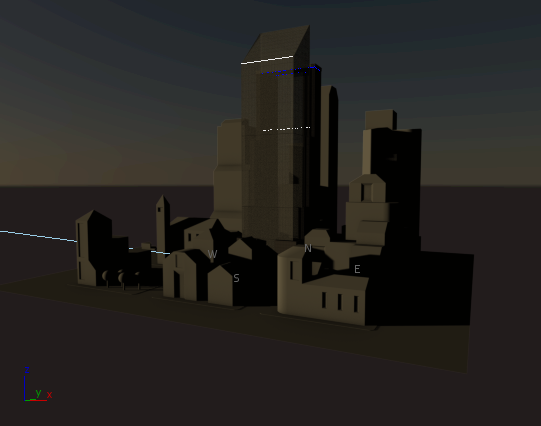

1648h

作業を保存する:

アプリケーションメニューから、[名前を付けて保存](Save As)を選択します。[ファイル](File)ダイアログボックスで、ファイルに my_shadows.max と名前を付けて[保存](Save)をクリックします。
ヒント: レンダリングを行う前に、シーンファイルを必ず保存してください。

(オプション)影の分析のスナップショットをレンダリングする:

ハードウェアシェーディングビューポートは、インタラクティブな表示という点では優れています。しかし、ハードウェアシェーディングでは、レンダリングの完全な詳細は表示されません。また、前の真昼のライティングでのビューポートのグラフィックを見るとわかるように、ハードウェアシェーディングではアーティファクトが生成されることがあります。さらに分析を進めるために、またはプレゼンテーションを作成するために、シャドウをレンダリングしてもよいでしょう。

影の分析をアニメーションにすることもできますが、このチュートリアルでは選択したフレームだけをレンダリングします。

アニメーションが始まる 0700 時と、終了する 1900 時は、シーンが暗すぎて面白みがありません。そのため、より狭い範囲から選択したフレームをレンダリングします。

メインツールバーで、 ([レンダリング設定](Render Setup))をクリックします。
3ds Max によって[レンダリング設定](Render Setup)ダイアログボックスが開きます。[共通設定](Common)パネルがアクティブになっています。

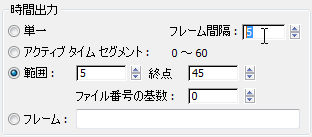

[共通パラメータ](Common Parameters)ロールアウト [時間出力](Time Output)領域で、範囲をフレーム 5 からフレーム 45 (0800 ～1600 時)に設定します。[フレーム間隔](Every Nth Frame)を 5 に設定します。

メインの昼の時間帯の間に、9 個のスナップショットのフレームをレンダリングします。
[出力サイズ](Output Size)領域で、[800 x 600]ボタンをクリックします。
小さいサイズの方がよりすばやくレンダリングされますが、影は確認しづらくなります。
[レンダリング出力](Render Output)領域表示されるまで、下へスクロールします。[ファイル](Files)ボタンをクリックします。
3ds Max によって[レンダリング出力ファイル](Render Output File)ダイアログボックスが開きます。既定では、レンダリングは 3ds Max によってチュートリアルの ¥renderoutput フォルダに保存されます。この場所は好きな場所に変更できます。

出力タイプとして JPEG を選択し、ファイル名に thirdstreetblock と入力して、[保存](Save)をクリックします。

JPEG ファイル形式の既定値を使用します。

ヒント: アニメーションを作成する場合でも、連続番号が付けられた静止画のフレームにレンダリングすることをお勧めします。間違いを修正する必要がある場合に、個別のフレームを修正でき、アニメーション全体を再レンダリングせずに済みます。
Camera01 がアクティブビューポートになっていることを確認し、[レンダリング](Render)をクリックします。
3ds Max によって個々のフレームがレンダリングされます。各フレームのファイル名には、入力したファイル名に続けて、フレーム番号と同じ連番が付けられます。

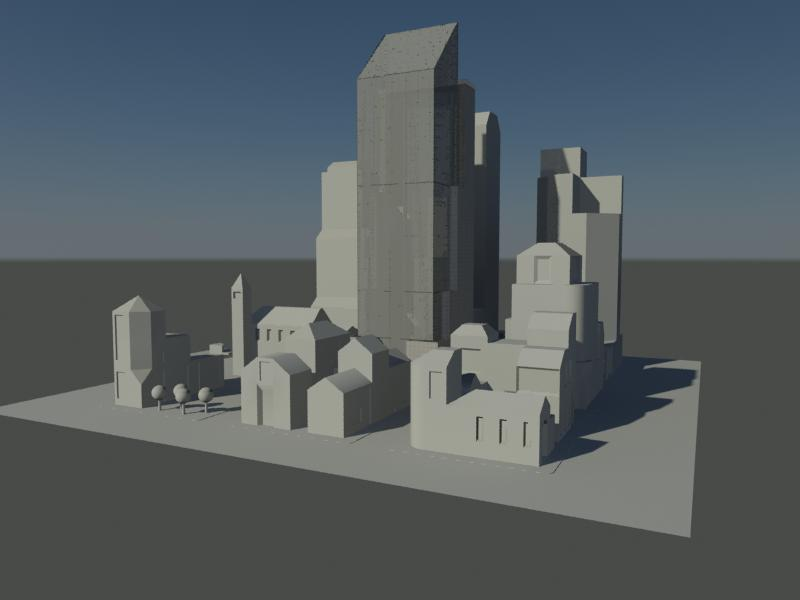

スナップショットのセットから完全にレンダリングされたフレーム

いろいろ試してみるとよいでしょう。たとえば、デイライトシステムの月を夏のものに変更すると、昼の時間が長くなり、シャドウの方向が変わります。

このシーンの完成版は、cityscape_animated.max という名前で保存されています。

作業を保存する:

シーンを my_cityscape_shadows.max と名前を付けて保存します。

概要

影の分析モデルを作成する場合、オートキーを使用してデイライトシステムの時刻をアニメートできます。ハードウェアビューポートシェーディングでは、シャドウを表示できます。アンビエントオクルージョンをオンにすると、シャドウの品質が向上します。スカイライトの mr Sky は、空のカラーを提供します。レンダラーを使用して、非常に詳細なフレームやアニメーションを作成することもできます。
