[アプリケーション](Application)メニュー > [書き出し](Export) > [AutoCAD (*.DWG)]
シーン内のオブジェクトの編成にインスタンスまたはカラーが使用されている場合、モデルを書き出すときにその構造が保たれます。
書き出されたオブジェクトにモディファイヤが割り当てられている場合、そのオブジェクトはモディファイヤの現在の状態に影響されます。たとえば、ボックスに割り当てられている[テーパ](Taper)モディファイヤがオフになっている場合、書き出されたシーンにはテーパのないボックスが表示されます。
注: 3ds Max で作成されるレイヤは AutoCAD には書き出されません。
注: AutoCAD R14 の図面ファイルへの書き出しはサポートされません。AutoCAD R14 を使用している場合は、3DS または DXF ファイル形式に書き出してください。
DWG ファイルを開いたときの表示
書き出された図面を AutoCAD で開くと、正面図ではなく、XY 軸の正の方向に向いているアイソメトリック(3/4)ビューが表示されます。

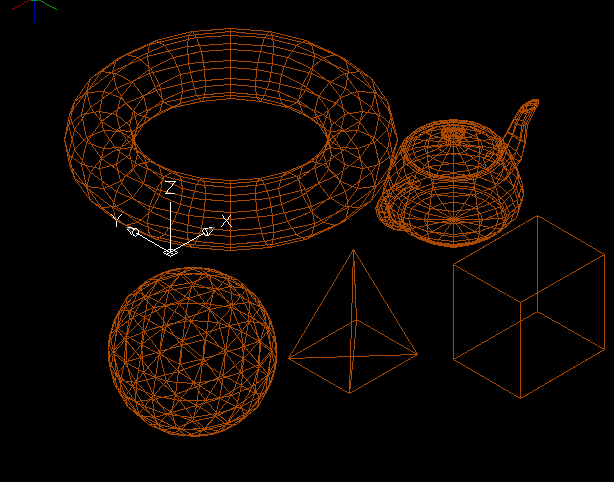

書き出されたモデルを AutoCAD で開いたときのアイソメトリック ビュー
書き出しでは、AutoCAD のシステム変数を 2 つ設定することもします。
- INSUNITS (Insert Units)は、AutoCAD Design Center から挿入されたブロックまたはイメージの図面単位の値を設定します。したがって、3ds Max のモデルの単位がミリメートルに設定されている場合は、INSUNITS は「4」に設定されます。
- MEASUREMENT は、図面単位を[Japanese]または[メートル](Metric)のどちらかに設定します。
