パーツを作成する

一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。

ここでは、プレート ジオメトリをスケッチして押し出し、ソリッド パーツを生成します。

1. Abaqus/CAE を開きます。このチュートリアルで示すスクリーン ショットの一部は、Abaqus の旧バージョンから取得されています。したがって、結果とイメージが CAE の他のバージョンと多少異なる場合があります。
2. 新しいパーツを作成し([Part] > [Create])、オプションとして[3D]、[Deformable]、[Solid]、および[Extrusion]を選択します。パーツに Plate という名前を付けます。
3. 開始コーナーが 0, 0、反対側コーナーが 1.5, 6 に配置された長方形を作成します([Add] > [Line] > [Rectangle])。
4. 中心点が 0.75, 3、周囲の点が 0.75, 3.125 に配置された円を作成します([Add] > [Circle])。
5. 0.144 の深さにパーツを押し出します。

メッシュ作成中にエッジ シードを割り当てるために、プレートを分割する必要があります。

6. 主平面からのオフセット方法を使用して基準面を作成します([Tools] > [Datum])。
   1. YZ 平面から 1 番目の平面 0.75 をオフセットします。
   2. XZ 平面から 2 番目の平面 3 をオフセットします。
   3. XZ 平面上から 3 番目の平面 2.25 をオフセットします。
   4. XZ 平面上から 4 番目の平面 3.75 をオフセットします。

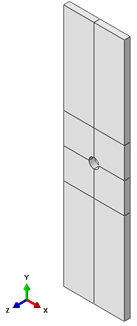

7. 手順 6 で作成した 4 つの基準面を使用して、パーツを分割します([Tools] > [Partition])。パーツは次のように表示されます。
