境界条件を適用する

プレートの下部サーフェスを固定する境界条件を作成します。

1. [Load]モジュールに切り替えます。
2. モデル ツリー内の境界条件アイコン をダブル クリックするか、メイン ツールバーから[BC] > [Create]を選択します。[Create Boundary Condition]ダイアログ ボックスが表示されます。
3. 境界条件に FixedBottom という名前を付け、[Mechanical]および[Symmetry/Antisymmetry/Encastre]の既定の選択を適用するために、[Continue]をクリックします。

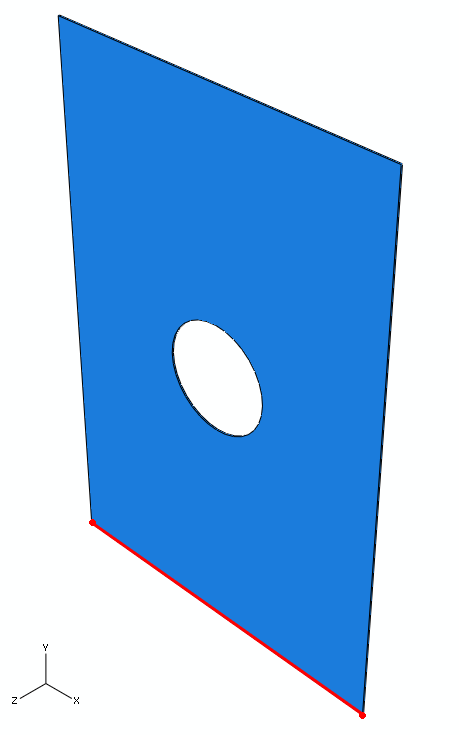

4. 下図に示すように、境界条件の領域としてビューポートからプレートの下部サーフェスを選択します。下部サーフェスのいずれかのエッジではなく、下部サーフェスを選択するように注意してください。ビューポート内で[Done]ボタンをクリックします。
5. 表示されるダイアログ ボックスで、[PINNED (U1 = U2 = U3 = 0)]オプションを選択し、[OK]をクリックします。
