パーツを作成する

一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。

ここでは、プレート ジオメトリをスケッチして押し出し、ソリッド パーツを生成します。

1. Abaqus/CAE の新しいインスタンスを開きます。(このチュートリアルで示すスクリーン ショットの一部は、Abaqus の旧バージョンから取得されています。したがって、結果が CAE の他のバージョンと多少異なる場合があります)。
2. 3D、ソリッド、変形、および押し出しオプションのある、新しいパーツを作成します([Part] > [Create])。
3. 開始コーナーが 0, 0 > 、反対側コーナーが > 150, 3 に配置された長方形をスケッチします([Add][Line][Rectangle])。

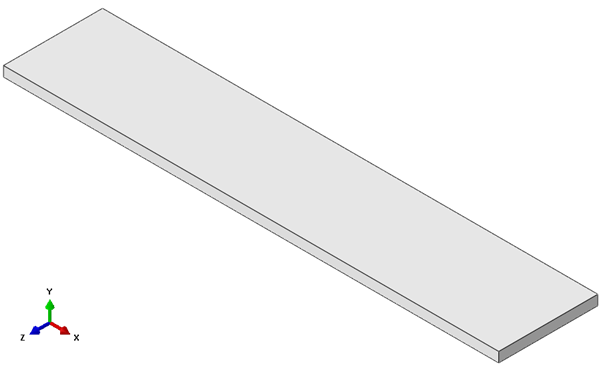

4. 30 の深さにベース スケッチを押し出します。パーツは次のように表示されます。



5. モデル作成の目的では、粘性レイヤは最初に有限厚さ(この例では 0.0001)が必要になりますが、後で 0.0 の厚さとなるように(メッシュの編集により)変更できます。粘性レイヤを形成するために、ビームは基準平面を使用して分割されます。上部の XZ 面から 1.49995 オフセットした基準平面を 1 つ作成し、下部の XZ 面から1.49995 オフセットした 2 つ目の基準平面を作成します([Tools] > [Datum])。
   • 粘性レイヤの厚さは 0.0001 で、ビームの厚さは 3 です。したがって、1.49995 = (3-0.0001) / 2 です。

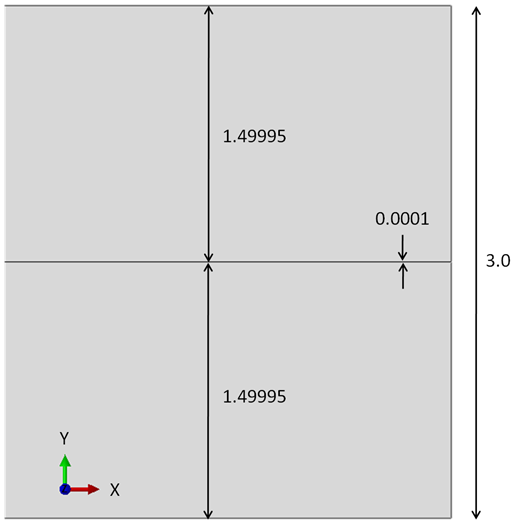

6. ビームを 3 つのセルに分割するには、これらの基準平面を使用します([Tools] > [Partition])。分割されたビームの側面図を次に示します。
