一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。
ここでは、プレート ジオメトリをスケッチして押し出し、ソリッド パーツを生成します。
- Abaqus/CAE を開きます。このチュートリアルで示すスクリーン ショットの一部は、Abaqus の旧バージョンから取得されています。したがって、結果が CAE の他のバージョンと多少異なる場合があります。
- Abaqus/CAE を開いて、を選択します。
- モデル ツリー内で[Parts]コンテナ
をダブルクリックするか、メイン ツールバーからをクリックします。
- 表示される[Create Part]ダイアログ ボックスで、パーツに Composite_Plate という名前を付け、[3D]、[Deformable]、[Solid]、および[Extrusion]の既定の選択を適用します。[Approximate Size]を 1 に調整します。
- [Create Lines: Rectangle]ツール
を使用して、開始コーナーが 0, 0 座標、反対側コーナーが 0.254, 0.381 座標に配置された長方形を作成します。
- [Create Circle: Center and Perimeter]ツール

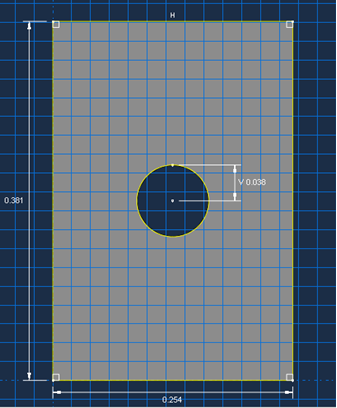

を使用して、中心点が 0.127, 0.1905 座標、周囲の点が 0.127, 0.2286 座標に配置された円を作成します。これで断面スケッチが完成し、寸法は次のように表示されます。
- スケッチを完了するには、
ボタン、
ボタンを順番にクリックします。
- 表示される [Edit Base Extrusion]ダイアログ ボックスで、厚み 0.000127 m の 8 つの層があるため、深さフィールドに 0.001016 m の値を入力します。[OK]をクリックします。
