境界条件を適用する

試験用断片の下部サーフェスの移動を最小限に拘束する境界条件を作成します。

1. [Loads/Boundary Conditions]フォーム([Loads/BCs] > [Displacement Constraint])で、y_bc という名前の節点セットを作成します。
2. [Input Data]ボタンをクリックし、[Translations]フィールドに <,0,> と入力し、[OK]をクリックします。
3. [Select Application Region]ボタンをクリックし、[Select]メニューから[FEM]を選択します。
4. 試験用断片の下部サーフェスの節点をすべて選択し、[Add]をクリックしてアプリケーション領域に節点を追加します。
5. [OK]をクリックします。[Load/Boundary Conditions]フォームで[Apply]をクリックし、セットを作成します。
6. [Translations]フィールドに <0,,> の x_bc という名前の新しいセットとアプリケーション領域として節点4 と 7 を作成します。

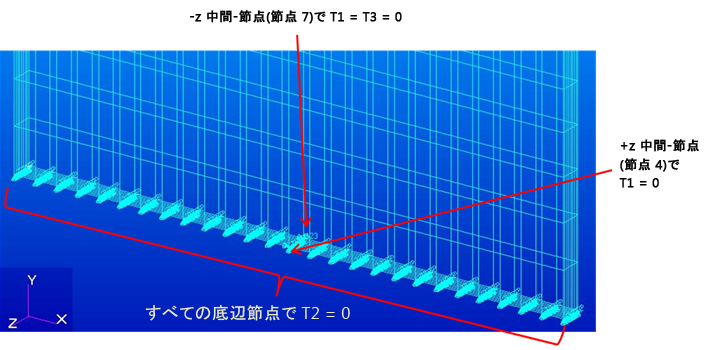

   注: ビューポートでこれらの節点を選択するか、[Select Nodes]フィールドに Node 4 7 と入力します。
7. [Translations]フィールドに <,,0> の z_bc という名前の 3 つ目のセットとアプリケーション領域として Node 7 を作成します。
