パーツにメッシュを作成する

パーツにメッシュを作成し、要素タイプをコントロールします。

複合材料のメッシュ作成では、約 0.2 のシード サイズを使用します。このサイズを使用することで、破損の場所を特定するのに十分細かく、かつ短い解析時間を実現するのに十分粗いメッシュを確保できます。

1. [Mesh]モジュールに切り替え、[Object]ツールバー オプションが、[Part]に設定されていることを確認します。



2. [Seed Part]アイコン をクリックするか、メイン ツールバーから[Seed] > [Part]を選択します。[Global Seeds]ダイアログ ボックスが表示されます。
3. [Approximate Global Size]フィールドに 0.2 と入力します。[OK]をクリックします。
4. [Assign Element Type]アイコン をクリックするか、メイン ツールバーから[Mesh] > [Element Type]を選択します。[Element Type]ダイアログ ボックスが表示されます。
5. 連続体シェル要素 SC8R を選択します。[OK]をクリックします。
6. メイン ツールバーから[Mesh] > [Controls]を選択して、メッシュ コントロールを割り当てます。[Sweep]方法と[Medial]軸アルゴリズムを選択します。[OK]をクリックします。

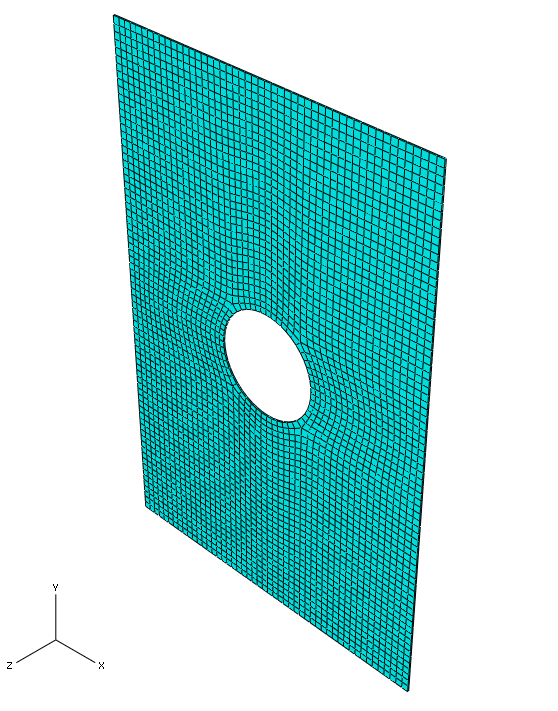

7. [Mesh Part]アイコン をクリックするか、メイン ツールバーから[Mesh] > [Part]を選択してパーツにメッシュを作成します。[Yes]ボタンをクリックします。メッシュは次のように表示されます。
