要素座標系を定義する

層および粘性断面の方向を設定するには、ローカル座標系を定義する必要があります。

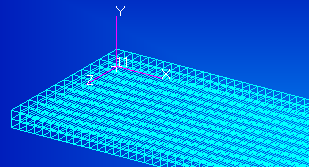

1. [Geometry]タブをクリックし、[Create]、[Coord]、[3Point]を指定します。
2. [Coord ID List]ボックスで、座標系名を 11 として、[Type]を[Rectangular]に設定します。
3. [Origin]を[0 0 0]、[Point on Axis 3]を[0 0 1]、[Point on Plane 1-3]を[1 0 0]に設定します。
4. [Apply]をクリックします。
