境界条件を適用する

プレートの下部サーフェスの移動を最小限に拘束し、剛体運動を防止する境界条件を作成します。

境界条件を次に示します。

1. [Load]モジュールに切り替えます。

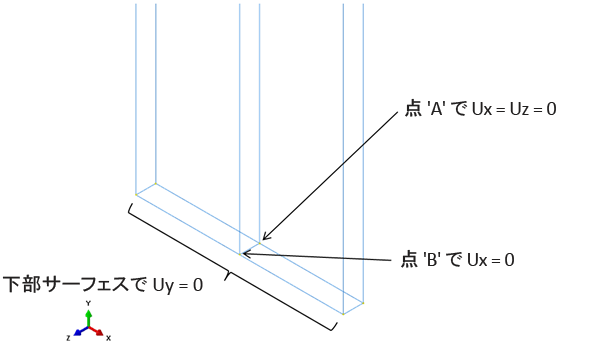

2. Bottom という名前の[Displacement/Rotation]タイプの境界条件を作成します([BC] > [Create])。領域としてプレートの下部サーフェスを選択し(下図を参照)、U2 = 0 と設定します。
3. Point_A という名前の 2 つ目の[Displacement/Rotation]タイプの境界条件を作成します。下図で「A」とラベルの付いた点を選択し、U1 = 0 および U3 = 0 と設定します。
4. Point_B という名前の 3 つ目の[Displacement/Rotation]タイプの境界条件を作成します。下図で「B」とラベルの付いた点を選択し、U1 = 0 と設定します。
