パーツを作成する

一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。

1. Patran を開きます(2013 以降)。
2. ASCA_Tutorial_4_Nastran.db という名前の新しいデータベースを作成します([File] > [New])。解析コードが[MSC.NASTRAN]に設定され、解析タイプが[Structural]に設定されていることを確認します。
3. [File] > [Import]をクリックし、ASCA_Tutorial_4_Nastran.bdf の場所にナビゲートします。ソースが[MSC.Nastran Input]に設定されていることを確認します。
   注: バルク データ ファイル、ASCA_Tutorial_4_Nastran.bdf は、ここからダウンロードできます。

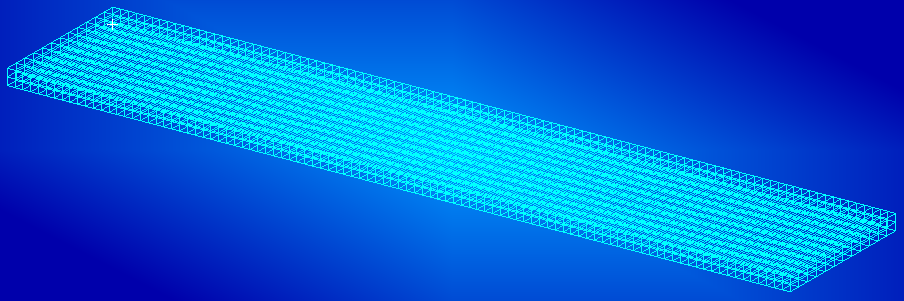

4. メッシュをインポートするには、[Apply]をクリックします。ビームは次のように表示されます。
