荷重を定義する

ビームに純粋なモード I 荷重を適用するには、垂直方向の変位を自由端に適用します。

まず、方程式の拘束が適用され、後処理中の総反力を簡単に決定できます。

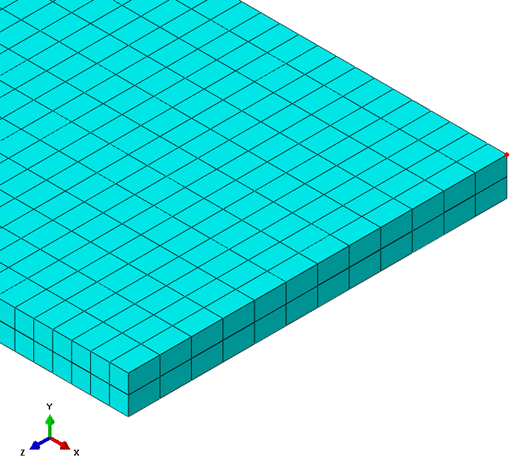

1. Top_Load_Node > という名前の節点セットを作成します( > [Tools][Set][Create])。下図でハイライト表示されている節点を選択します。



2. 下図に示す節点で構成されている Top_Tied_Nodes という 2 つ目のセットを作成します。



3. [Interaction]モジュールに切り替えます。

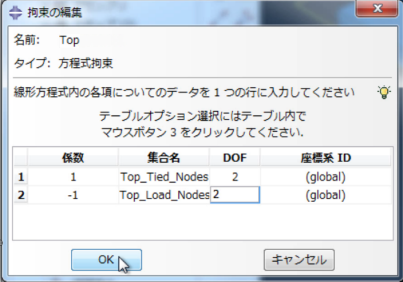

4. 荷重節点に関連付けられている節点の Y 方向の変位を拘束するには、[Constraint] > [Create]を選択し、[Equation]タイプを選択します。この拘束に Top という名前を付けます。[Fill out the Edit Constraint]ダイアログ ボックスは、次のように表示されます。



5. 手順 1～4 を繰り返し、下部の層に拘束を作成します。
6. [Load]モジュールに切り替えます。
7. Top という名前の[Displacement/Rotation]タイプの境界条件を作成します。領域を選択するようプロンプトが表示されたら、[Set]オプションを選択し、Top_Load_Node セットを選択します。U2 の値として 10 を入力します。
8. Bottom という名前の[Displacement/Rotation]タイプの境界条件を作成します。領域を選択するようプロンプトが表示されたら、[Set]オプションを選択し、Bottom_Load_Node セットを選択します。[U2]の値として -10 を入力します。
