層材料を定義する

層断面の線形弾性材料を定義します。

Simulation Composite Analysis の粘性材料は、標準の Simulation Composite Analysis 材料(層ベース)と一緒に同じモデルで使用できます。実際、このツールの機能によって積層内(繊維/母材の損傷)と積層間(はく離)の両方が存在する解析の解を確実に収束できるため、これは主な利点の 1 つです。このチュートリアルの焦点は、Simulation Composite Analysis の粘性機能の説明であるため、層材料応答は線形弾性とします(つまり、層における破損の発生は許可されません)。層ベースの破損機能の説明については、「チュートリアル 1」を参照してください。

線形弾性材料層材料の材料特性 [1] を、次に示します。この材料は、粘性断面ではなく、層断面を定義するために使用されます。

E₁₁ = 150 GPa

E₂₂ = E₃₃ = 9.5 GPa

v₁₂ = v₁₃ = 0.263

v₂₃ (仮定) = 0.4

G₁₂ = G₁₃ = 1.07 GPa

G₂₃ (仮定) = 3.393 GPa

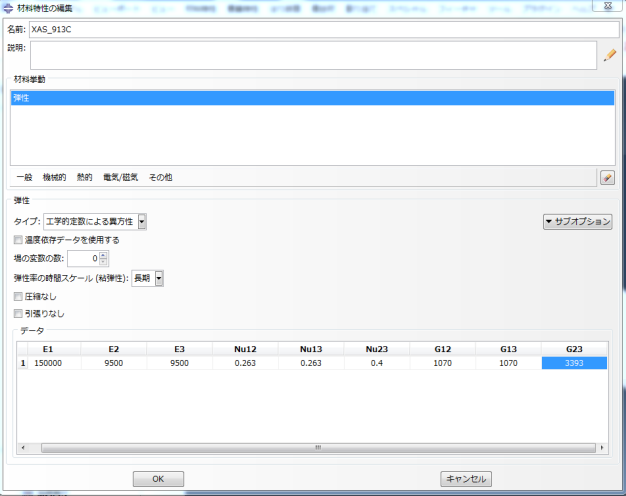

1. [Property]モジュールを使用して、[Elastic]で[Engineering Constants]タイプの新しい材料を作成し([Material] > [Create])、上記の値を N-mm の単位で入力します。材料に XAS_913C という名前を付けます。完了した[Edit Material]ダイアログ ボックスは次のように表示されます。
