一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。
ここでは、プレート ジオメトリを定義して、3D パーツを生成します。
- ASCA for ANSYS Launcher ツールを使用して、ANSYS Mechanical APDL を開きます(下図を参照)。このツールは、ANSYS で Simulation Composite Analysis を実行するために必要な環境変数を使用して、ANSYS を起動します。
- ANSYS Mechanical APDL Product Launcher の[Run]ボタンをクリックします。ANSYS GUI が表示されます。
- 均一でマッピングされたメッシュを生成するために、プレートは 8 つの体積に分割されます。
- をクリックします。
- 表示されるダイアログ ボックスで、次の値を入力し、[Apply]をクリックします。
-
WP X = 0
-
WP Y = 0
-
幅 = 0.75
-
高さ = 2.25
-
深さ = 0.144
- 手順 4 を繰り返して、WP X、WP Y、幅、高さ、深さに対して次の値をそれぞれ入力します:
-
0.75, 0, 0.75, 2.25, 0.144
-
0, 2.25, 0.75, 0.75, 0.144
-
0.75, 2.25, 0.75, 0.75, 0.144
-
0, 3, 0.75, 0.75, 0.144
-
0.75, 3, 0.75, 0.75, 0.144
-
0, 3.75, 0.75, 2.25, 0.144
-
0.75, 3.75, 0.75, 2.25, 0.144
- をクリックします。
- 表示されるダイアログ ボックスで、次の値を入力し、[OK]をクリックします。
-
WP X = 0.75
-
WP Y = 3.0
-
半径 = 0.125
-
深さ = 0.144
- をクリックします。

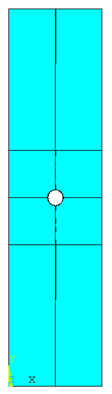

- 手順 4 と 5 で作成した 8 つのブロックを選択し、[OK]をクリックします。差し引く体積を選択するプロンプトが表示されたら円柱を選択し、[OK]をクリックします。プレートは次のように表示されます。
- ジオメトリを完成するには、8 つの体積を結合する必要があります。をクリックします。8 つの体積を選択し、[OK]をクリックします。
