進行性疲労機能は、指定された荷重履歴下で特定の複合材料の破損までのサイクル数を予測します。Simulation Composite Analysis では、進行性疲労解析を補助するために使用されます。破損までの最小サイクル数を使用した複合材料の損傷、および有限要素プラットフォームによる隣接材料への荷重再分布を可能することでこれを実行します。この方法に従って、有限要素プラットフォーム内の複合材料構造を解析することができ、構造破損までのサイクル数を予測できます。

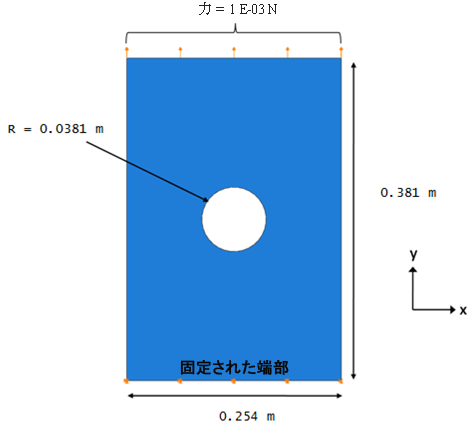

この問題は、一方の端に固定境界条件、および他方の端に最大荷重 0.001 (N)がかかった、中心に穴がある平坦な複合材料プレートで構成されます。このプレートは一方向複合材料で作成されています。レイアップは [0/±45/90]s、層の厚さは 0.000127 m、その結果プレートの厚さは 0.001016 m です。荷重比 Smin/Smax は 0.1 で、荷重の周波数は 10 Hz です。メッシュのシード サイズは 0.006 で、低減積分の 8 節点のアイソパラメトリック ブリック要素が使用されます。寸法、境界条件、荷重を次に示します。
このチュートリアルでは、基本的なモデリングの詳細は省略されています。Abaqus/CAE 環境での経験があることを想定しています。Abaqus/CAE に不慣れな場合は、このチュートリアルを完了する前に、Abaqus のドキュメントを参照してください。
このチュートリアルの完成した入力ファイル(ASCA_Tutorial_5_Abaqus.inp)は、ここからダウンロードできます。
