フィールド出力要求を定義する

Abaqus/Viewer を使用して、Simulation Composite Analysis によって生成される繊維と母材の破損状態および破損のグローバル サイクルを検査するには、状態変数(SDV)を Abaqus 出力ファイル(.odb)に出力するように要求する必要があります。

1. メイン ツールバーから[Output] > [Field Output Requests] > [Manager]を選択し、表示されるダイアログ ボックスで[Edit]を選択して、[Edit Field Output Request]ダイアログ ボックスを開きます。
2. 選択された出力要求を変更し、S、E および U だけが示されるようにします。

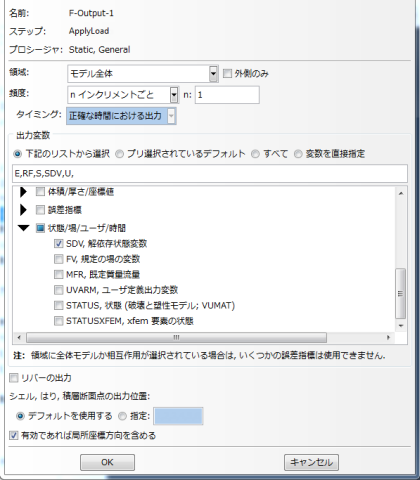

3. 以下に示すように、SDV のボックスをオンにすることにより、[Output Variables]のリストに SDV を追加します。これで、状態変数が Abaqus 出力(.odb)ファイルに出力されるようになります。
4. [OK]をクリックします。
