複合材料レイアップを定義する

パーツおよび材料を作成した後、複合材料レイアップの断面を作成できます。

複合材料レイアップ エディタを使用して、層を作成し、これらの層に材料と方向を割り当てます。

1. [Main Menu] > [Preprocessor] > [Sections] > [Shell] > [Lay-up] > [Add/Edit]を選択します。
2. 表示されるダイアログ ボックスで、レイヤの数が 12 になるまで[Add Layer] ボタンをクリックします。
3. 厚さの値にはすべて 0.006 と入力します。
4. 層 1から層 12 までの方向には、それぞれ 45、0、-45、90、45、0、-45、90、45、0、-45、90 と入力します。
5. KCN または[Node]ドロップダウン メニューから[11]を選択します。

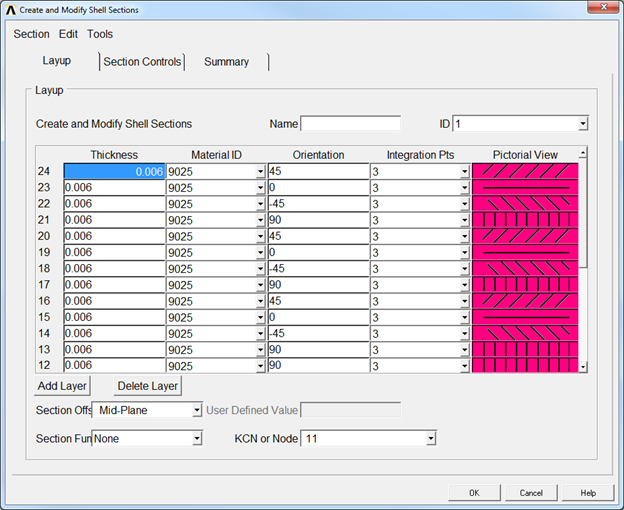

6. [Tools] > [Add Symmetry]をクリックして層の合計数を取得します。断面エディタは次のように表示されます。材料 ID の値は、マテリアル ライブラリの材料よって異なることに注意してください。[OK]をクリックします。
