パーツを作成する

一般的にパーツ ジオメトリの定義は、有限要素モデルの作成における最初の手順です。

ここでは、プレート ジオメトリをスケッチして押し出し、ソリッド パーツを生成します。

1. Abaqus/CAE を開きます。このチュートリアルで紹介するスクリーンショットの一部は、Abaqus の旧バージョンから取られています。したがって、結果が CAE の他のバージョンと多少異なる場合があります。
2. [Start Session]ダイアログ ボックスから[Create Model Database]ボタンを選択します。
3. モデル ツリー内で[Parts]コンテナ をダブルクリックするか、メイン ツールバーから[Parts] > [Create]をクリックします。
4. 表示される[Create Part] ダイアログ ボックスで、パーツに Composite_Plate という名前を付け、[3D]、[Deformable]、[Solid]、[Extrusion]の既定の設定を受け入れ、[Approximate]のサイズに 200 と指定します。
5. [Create Lines: Rectangle] ツール を使用して、開始コーナーの座標が 0, 0 で対になるコーナーの座標が 10, 15 の矩形を作成します。

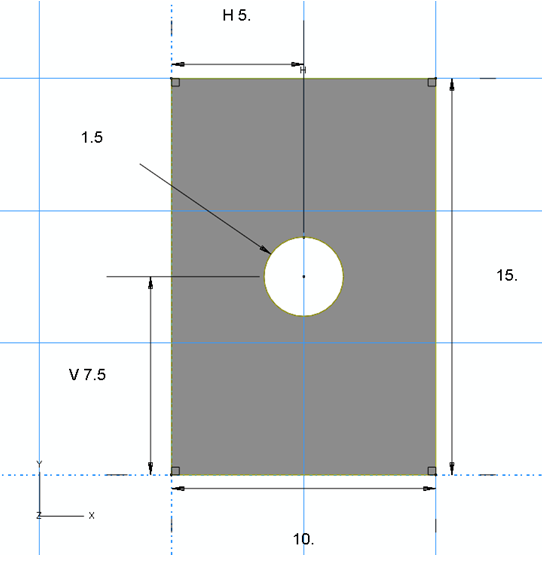

6. [Create Circle: Center and Perimeter] ツール を使用して、中心点の座標が 5, 7.5で外周点の座標が 5, 9 の円を作成します。これで断面スケッチが完成し、寸法は次のように表示されます。
7. スケッチを完了するには、 ボタン、 ボタンを順番にクリックします。
8. 0.005 インチの層が 8 個あるので、表示される[Edit Base Extrusion]ダイアログ ボックスで深さフィールドに 0.04 と入力します。 [OK]をクリックします。
