非線形データを追加する

この問題では、チュートリアル 1 で使用したものと同じ Ultramid 8233G HS 材料データを使用します。

1. [Material] > [Add] > [Add non-linear Material]をクリックします。
2. 次のデータ [1] を[Add Non-Linear Material]ダイアログ ボックスにコピーして貼り付けます。このデータは、入力ファイルに含まれるテキスト ファイル(Ultramid8233GHSNLData.txt)でも提供されます。

   応力(MPa)	ひずみ(mm/mm)	角度(°)	温度(℃)
   0	0	0	21.5
   5.91097	0.000283	0	21.5
   10.0302	0.00056	0	21.5
   15.7613	0.000975	0	21.5
   20.4176	0.00132	0	21.5
   25.2536	0.0016	0	21.5
   30.4467	0.00208	0	21.5
   35.1031	0.002425	0	21.5
   41.0129	0.002907	0	21.5
   45.848	0.003319	0	21.5
   50.3249	0.00373	0	21.5
   55.8763	0.004211	0	21.5
   60.5315	0.004755	0	21.5
   65.903	0.005368	0	21.5
   70.737	0.00598	0	21.5
   75.5709	0.006591	0	21.5
   80.9412	0.007403	0	21.5
   86.1323	0.008215	0	21.5
   90.6068	0.009024	0	21.5
   95.618	0.009968	0	21.5
   100.449	0.01111	0	21.5
   105.637	0.012386	0	21.5
   109.928	0.013992	0	21.5
   114.754	0.015931	0	21.5
   119.037	0.018731	0	21.5
   0	0	90	21.5
   8.19867	0.001446	90	21.5
   12.4015	0.00231	90	21.5
   16.5353	0.003174	90	21.5
   20.5317	0.004319	90	21.5
   24.3903	0.005464	90	21.5
   28.456	0.007172	90	21.5
   31.9019	0.009159	90	21.5
   35.7612	0.011148	90	21.5
   39.8286	0.014827	90	21.5
   43.2077	0.019347	90	21.5
   46.3111	0.023584	90	21.5
   48.5206	0.029789	90	21.5
   51.4897	0.038248	90	21.5
   53.9112	0.050929	90	21.5
   54.9645	0.075145	90	21.5

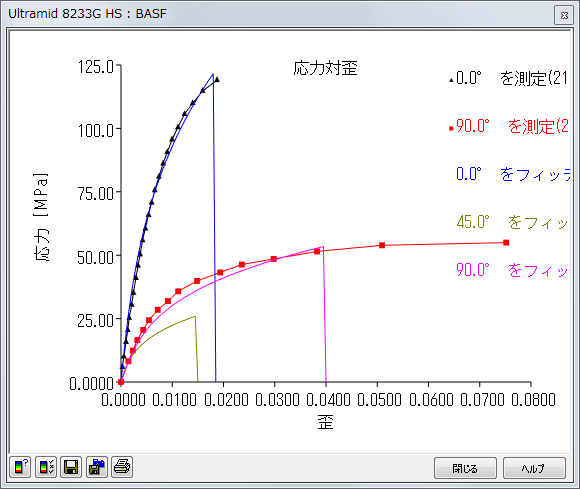

3. 適切な単位を選択していることを確認し、[Plot Profile]をクリックして、非線形応力-ひずみデータを表示します。



4. [Close]をクリックし、[Done]をクリックします。
