断面を作成する

パーツと材料が作成されたら、層と粘性セルの断面を定義して割り当てる必要があります。

1. [Property]モジュールに切り替えます。
2. 層セクションの場合は、材料 XAS_913C を使用する Ply_Section という名前の、ソリッドの均質セクション([Section] > [Create])を作成します。層セルに Ply_Section を割り当てます([Assign] > [Section])。
3. 粘性セクションの場合は、材料 Cohesive_Material および表面分割応答を使用する Cohesive_Section という名前の他の粘性セクションを作成します。初期厚さに 1.0 を指定します。粘性セルに Cohesive_Section を割り当てます。
   注: Simulation Composite Analysis 粘性材料を使用する場合は常に表面分割応答を使用し、初期厚さには必ず 1.0 を指定します。

層および粘性断面の方向を設定するには、データム座標系を作成し、パーツに割り当てる必要があります。

4. Ply_Coord と呼ばれる 3 点方式を使用して、データム座標系([Tools] > [Datum])を作成します。点 0, 0, 0 を原点、1, 0, 0 を X 軸上の点、0, 0, -1 を X-Y 平面上の点に使用します。

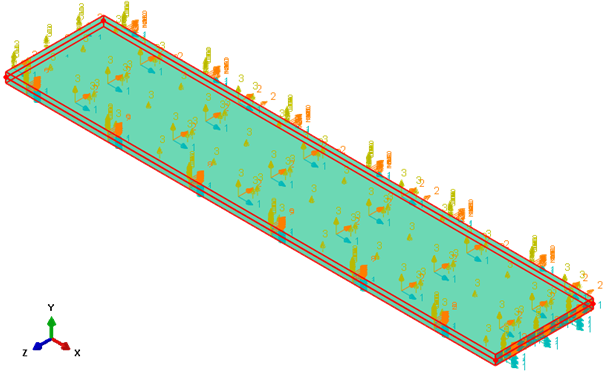

5. パーツ全体に座標系を割り当てます([Assign] > [Material Orientation])。 方向を以下に示します。
