フィールド出力要求を定義する

結果ファイルに送信されるフィールド出力変数を指定します。

Abaqus Viewer を使用して Simulation Composite Analysis によって生成される繊維と母材の破損状態を検査するには、状態変数(SDV)を Abaqus 出力ファイル(.odb)に出力するように要求する必要があります。

1. メイン ツールバーから[Output] > [Field Output Requests] > [Manager]を選択し、[Edit Field Output Request]ダイアログ ボックスを開きます。表示されるダイアログ ボックスで[Edit]を選択します。
2. 以下に示すように、SDV のボックスをオンにすることにより、[Output Variables]のリストにSDVを追加します。これで、状態変数が Abaqus 出力(.odb)ファイルに出力されるようになります。

   ヒント: .odb ファイルのサイズを減らし、.odb ファイルへのデータ書き込み時間を短縮するには、後処理で使用される変数のみを出力することを推奨します。次に示すように、既定の出力変数のいくつかは未選択です。

複合レイアップの各層の結果を表示するには、各層のセクション ポイントの出力を指定します。既定の設定では、階層要素の最上部および最下部のセクション ポイントでのみ出力します。このチュートリアルでは、24 の層に対してそれぞれ 1 つのセクション ポイント、つまり合計で 24 のセクション ポイントがあります。

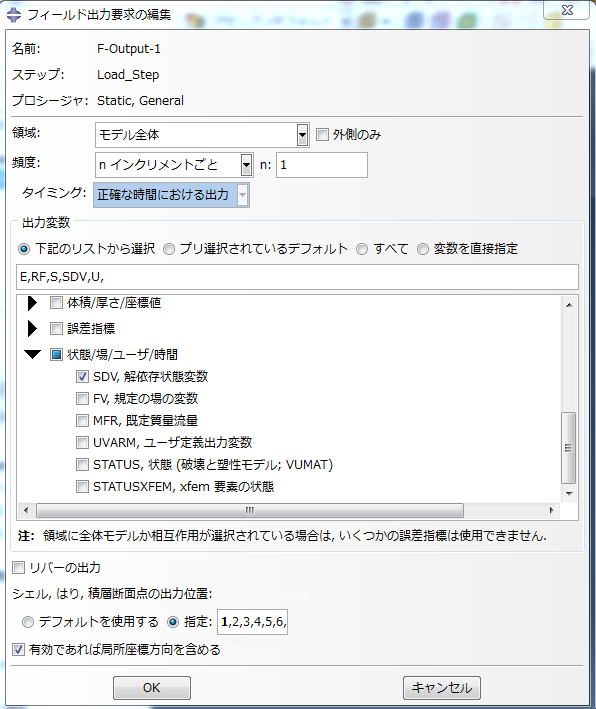

3. セクション ポイント 1, 2, 3, … , 23, 24 の出力を指定します。[Edit Field Output Request]ダイアログ ボックスは次のように表示されます。
4. [OK]をクリックします。
