荷重を定義する

プレートの上面サーフェスに沿った垂直方向の変位を強制する 2 番目の境界条件を作成します。

1. モデル ツリー内の境界条件アイコン をダブル クリックするか、メイン ツールバーから[BC] > [Create]を選択します。[Create Boundary Condition]ダイアログ ボックスが表示されます。
2. 境界条件 TopLoad に名前を付け、[Types for Selected Step]リストの[Displacement/Rotation]を選択します。[Continue]をクリックします。

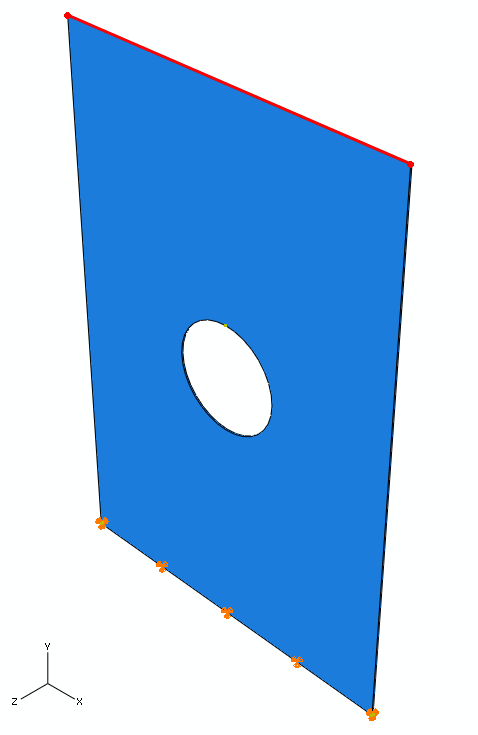

3. プレートの最上部のサーフェスを、以下に示すように境界条件の領域としてビューポートから選択します。最上部のサーフェス上のエッジではなく、最上部のサーフェス自体を選択してください。ビューポート内で[Done]ボタンをクリックします。[Edit Boundary Condition]ダイアログ ボックスが表示されます。
4. [U2]フィールドに値 0.08 を入力し、[OK]をクリックします。
