最初のチュートリアルでは、プレートの進行性破損応答をシミュレートするために、複合プレートの有限要素モデルを Abaqus/CAE で作成し、Simulation Composite Analysis を使用して解析しました。このチュートリアルでは、Simulation Composite Analysis との互換性を実現するために既存の Abaqus 入力ファイルを修正する方法について説明します。Abaqus 入力ファイルはチュートリアル 1 の問題に基づいています。ただし、すべての Simulation Composite Analysis 固有の修正は省略します。したがって、このモデルのメッシュ、レイアップ、寸法などは、チュートリアル 1 のモデルのメッシュ、レイアップ、寸法と同じです。
このチュートリアルでは、Abaqus 入力ファイルの次のセクションは Simulation Composite Analysis に適合するように修正されます。
- 材料定義
- 断面定義
- ステップの定義
- 出力定義

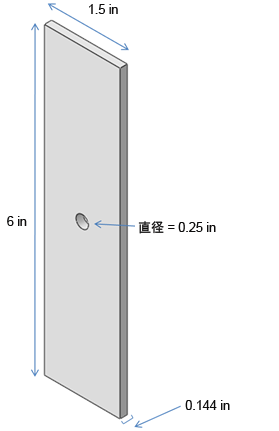

モデルは、National Institute for Aviation Research (NIAR)による試験用断片レベルのテスト結果に基づきます。具体的には、NIAR によって決定された実験結果と比較される、T700/2510 から作成された open-hole tension (OHT)プレートに基づいています。プレート レイアップは [45/0/-45/90]3S で、プレート寸法は次のとおりです。
このチュートリアルで使用する修正されていない Abaqus 入力ファイル(ASCA_Tutorial_2_Abaqus.inp)は、ここからダウンロードできます。
