構造モデルに、Moldflow モデルから結果をマッピングします。
- をクリックします。
- をクリックします。 すると、モデル ジオメトリ上に繊維配向テンソルのコンタ プロットが表示されます。
各モデル上で繊維配向がどのように表示されているのかを比較すると、構造モデルのメッシュが粗すぎる場合があります。その場合は、Abaqus を使用して構造ジオメトリを再メッシュし、リファインされたメッシュを使用してモデルを再度読み込みます。

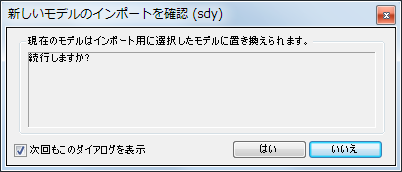

再度読み込むにはをクリックします。以下に示す警告ダイアログ ボックスが表示されます。
[Yes]をクリックしたら、リファインされたモデルを選択して読み込むことができます。
注: 新しいモデルを読み込んだら、結果を再度マッピングする必要があります。
